Машини для зварювання для роботів ЗВАРЮВАЛЬНА КЛІТИНА MOTOMAN З EA1900, КОНТРОЛЕРОМ NX100, ПОЗІЦІОНЕРОМ НА 3 ОСІ І ЗВАРЮВАЛЬНА МАШИНА SKS

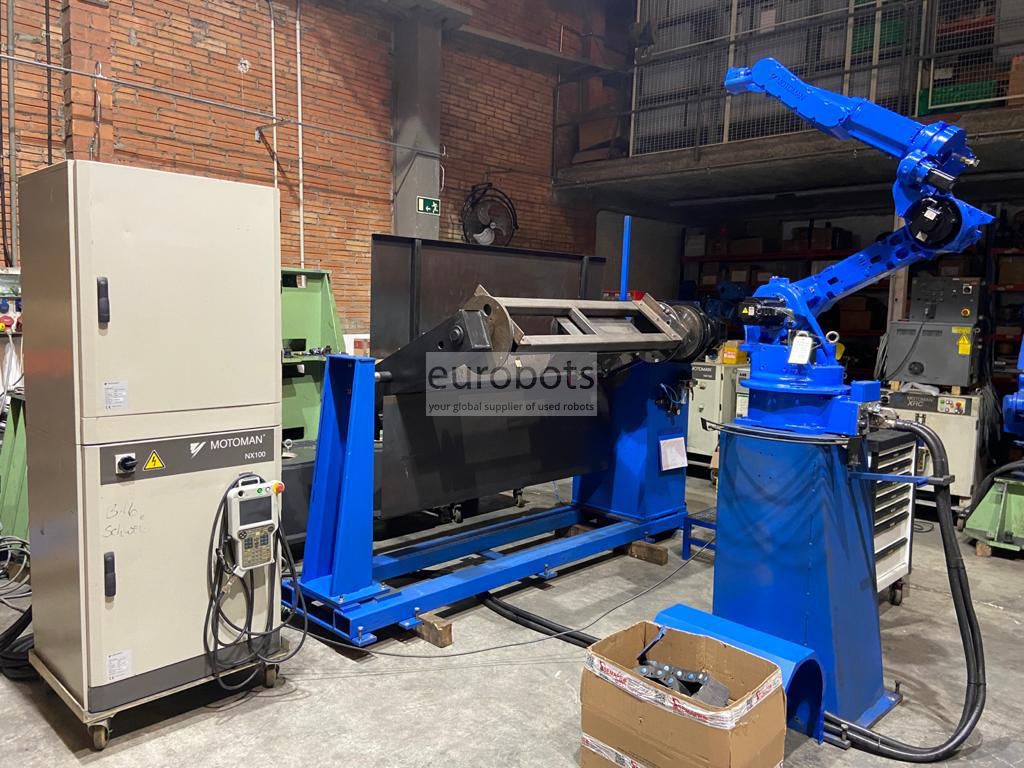

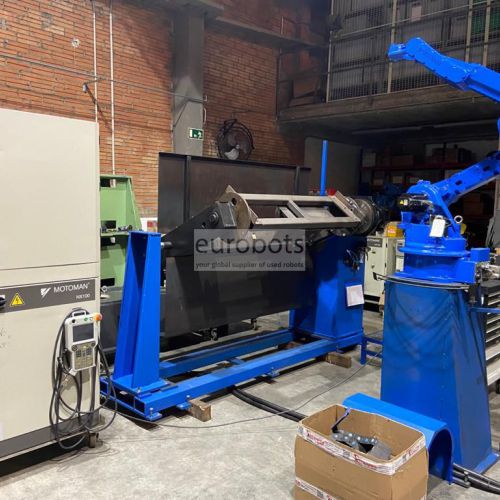

Роботизована система дугового зварювання Motoman MIG MAG, що складається з:
- 1 x промисловий робот Motoman EA1900n, 6 вісь, 3 кг корисного навантаження, 1893 мм горизонтальний виліт важеля і 0,08 мм точність у повторюваності. Робот для дугового зварювання спеціального дизайну з порожнистим зап’ястям для поліпшення маневренільності.

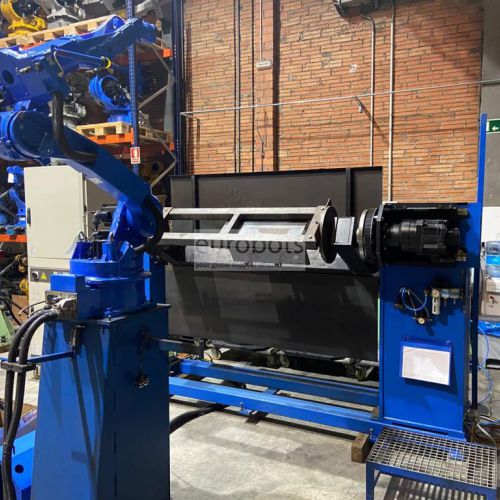

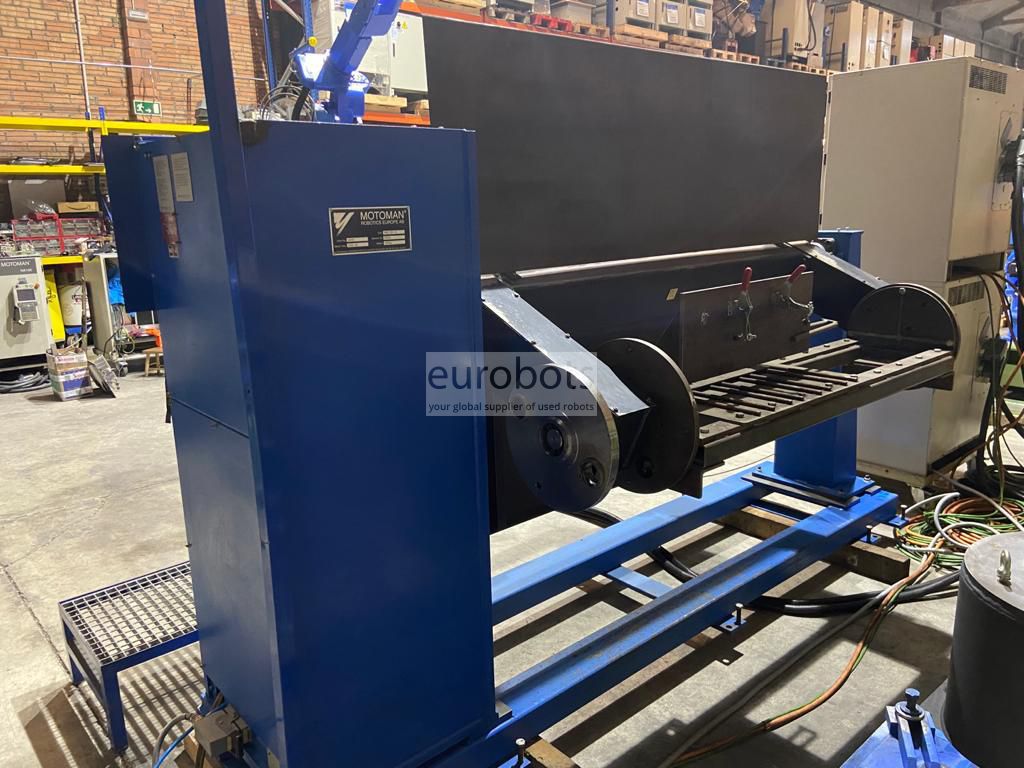

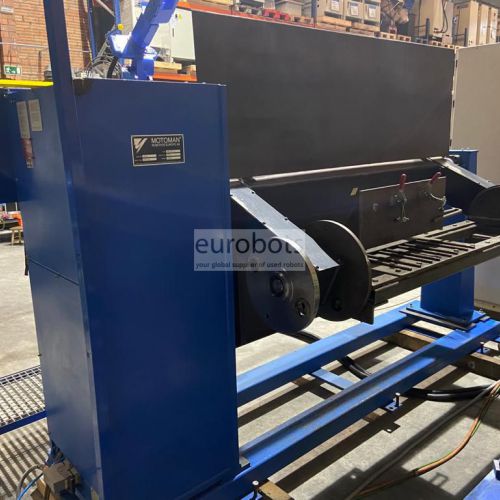

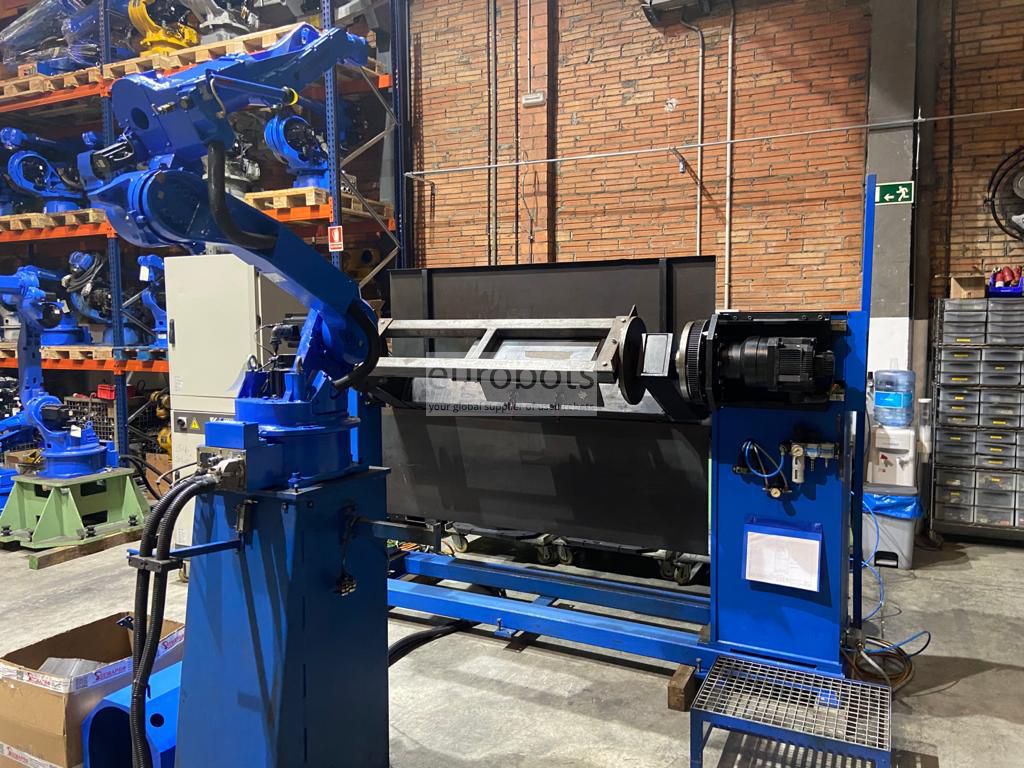

- 1 позиціонер 3 ОСІ з корисним навантаженням 250 кг та 1,50 м наконечником / хвостом.
- 1 синергетичне джерело живлення SKS, модель LSQ5, потужність 400 ампер та пальник
Оснащений потужним контролером Yaskawa Motoman NX100.
Особливості контролера NX100
Швидший, функціональний, високонадійний та простіший у використанні - надійшла нова система управління роботом NT100 від Motoman. NX100 - це високопродуктивний робот-контролер на базі ПК.
Контролер NX100 оснащений підвіскою для програмування Windows® CE з повнокольоровим РК-дисплеєм із сенсорним екраном. Він пропонує високошвидкісну обробку, неперевершену пам'ять (60 000 кроків, 10 000 інструкцій), вбудований Ethernet та надійну архітектуру ПК.
NX100 легко обробляє кілька завдань і може керувати до чотирьох роботів плюс зовнішні осі (макс. 36 осей) та пристрої вводу-виводу. Удосконалений контроль руху роботів (ARM) забезпечує високу продуктивність точності шляху та управління рухом.
Архітектура ПК системи управління забезпечує необмежений зв'язок з іншими системами через широкий спектр комунікаційних протоколів. Покращений інтегрований ПЛК у багатьох випадках усуне потребу в окремому ПЛК, заощаджуючи витрати на рівні системи.
Основні функції робота
- Максимальне навантаження робота: 3 кг
- Максимальний діапазон: 1893 мм
- Повторюваність: 0,08 мм
- Контролер: NX100
Швидкість руху робота
- Вісь S: 195º / с
- Вісь L: 170º / с
- Вісь U: 175º / с
- Вісь R: 340º / с
- Вісь B: 340º / с
- Вісь T: 520º / с
Діапазон руху
- Вісь S: + -180º / с
- Вісь L: + 155º, -100º
- Вісь U: + 210º, -175º
- Вісь R: + -175º
- Вісь B: + -180 / -45º
- Вісь Т: + -200º
