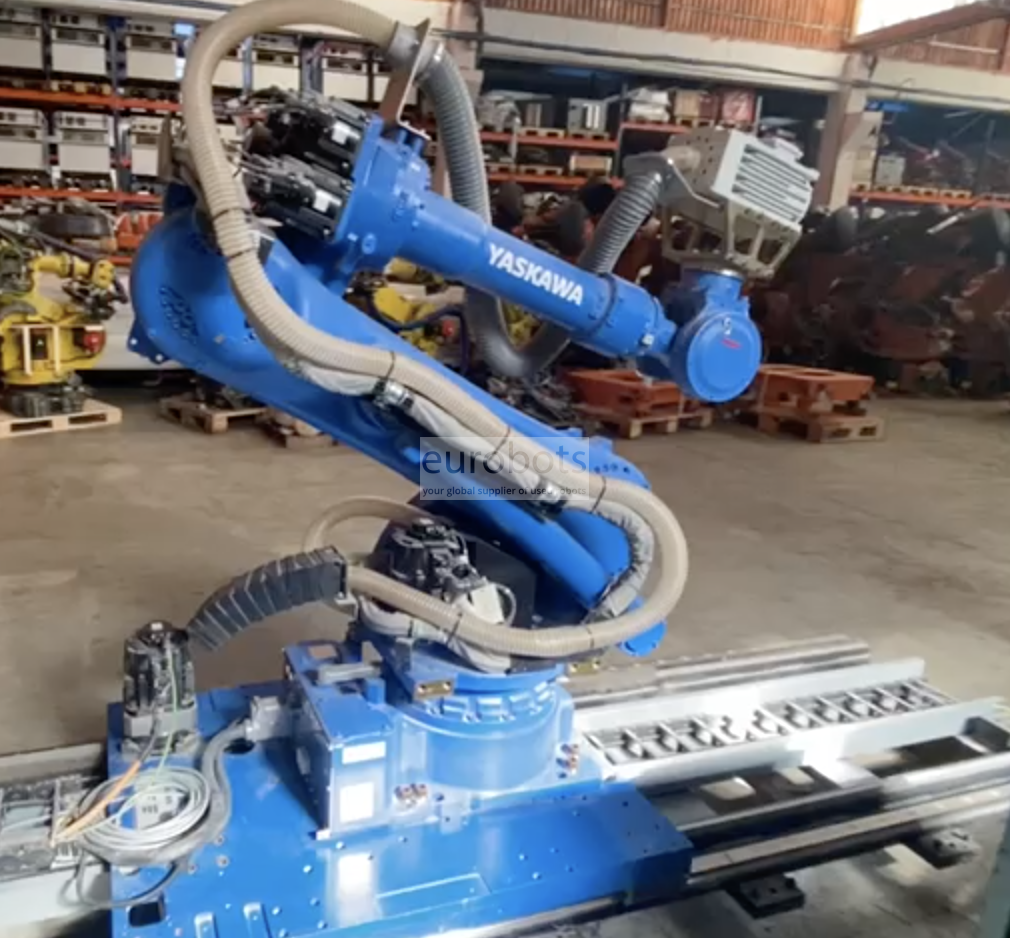

Мотоман Motoman MS165

В очікуванні надходження

Інформація
Специфікації

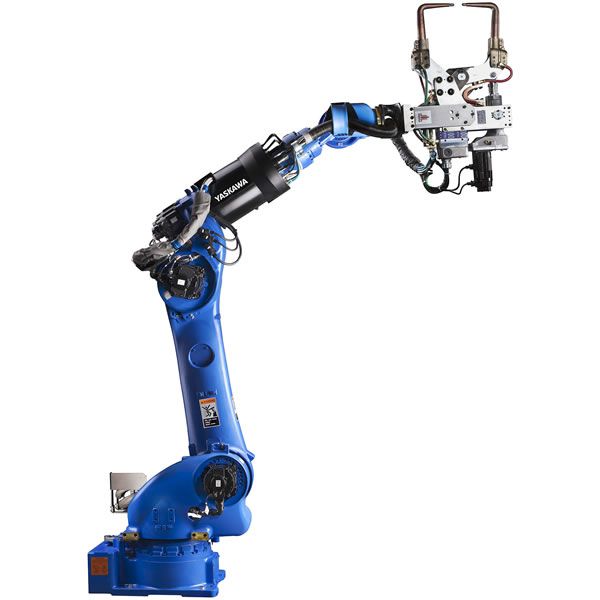

Робочий з аеродинамічним дизайном MS165 з тонкою основою для відстані високої щільності та обмеження простору, з оптимізованим керуванням вібрацією, редукторами з високою швидкістю жорсткості. оптимальне навантаження та контроль швидкості, що забезпечує короткий цикл роботи.

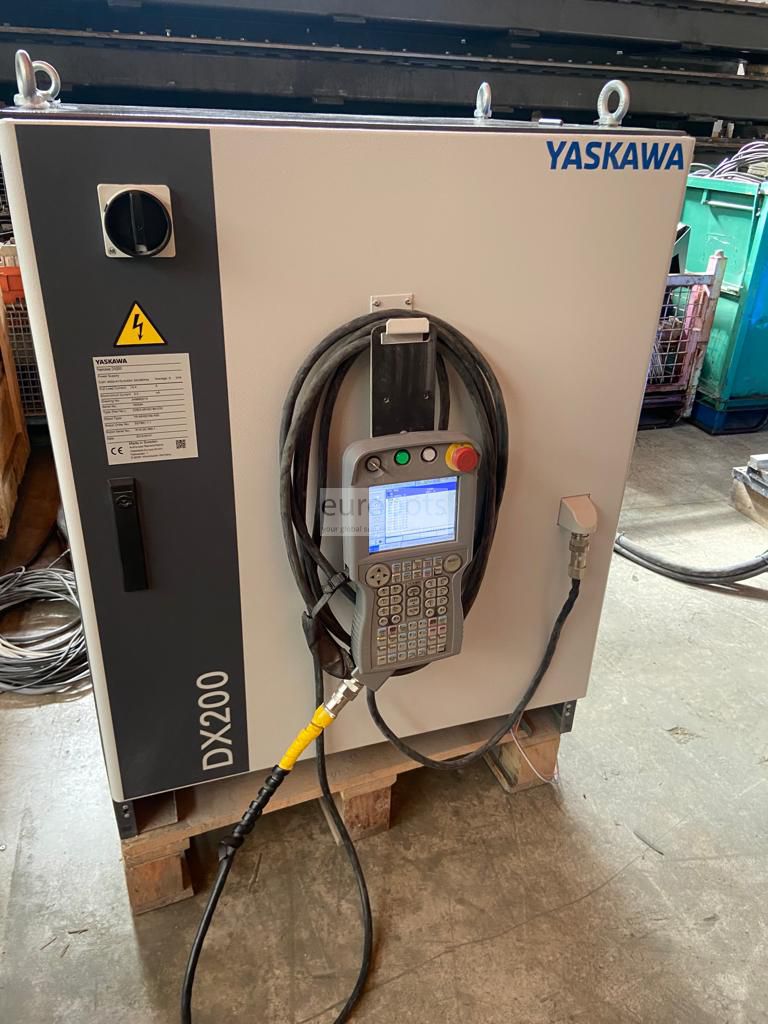

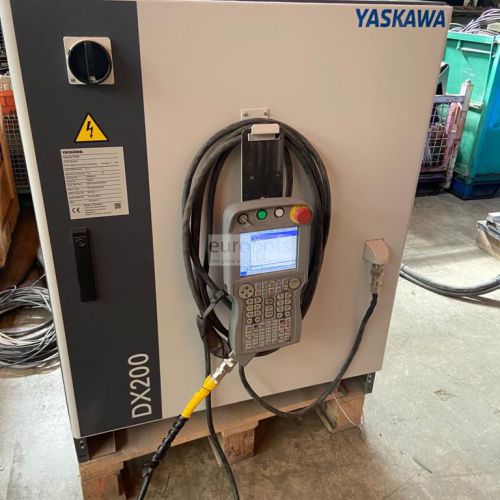

Контролер DX200

DX200 є одним з надійних контролерів архітектури ПК з високою надійністю та ефективністю системного рівня для роботизованих робочих осередків. Різноманітні мережеві з'єднання fieldbus. Динамічні зони перешкод захищають рукоять робота та забезпечують передове запобігання зіткнення. Це дозволяє до трьох допоміжних / зовнішніх осей і може бути встановлений дистанційно. передбачає:

Гнучкість застосування
Висока продуктивність
Мінімальні витрати на інтеграцію.
Гнучкість застосування
Більше надійності та енергоефективності.
Покращення технічного стану, зменшення середнього часу ремонту (МТТР).
Функціональний блок безпеки (FSU) Рівень продуктивності 3 (PLd).
Кілька роботів управління до 8 роботів / 72 осей з синхронізованим переміщенням між пристроями.
Розширений контроль руху роботів (ARM) забезпечує високу продуктивність та планування траєкторій.
Малий та легкий кулон з кольоровим сенсорним екраном із програмним забезпеченням Windows® CE, що має кілька можливостей для відображення вікон.

Основні технічні характеристики

Максимальне навантаження робота: 165 кг
Кількість осі: 6
Максимальний горизонтальний хвіст: 2 702 мм
Максимальний вертикальний охоплення: 3,393 мм
Повторюваність: ± 0.2 мм
Контролер: DX200

Діапазон руху (°)

Осі S: ± 180 °
Ось L: + 76 ° / -60 °
Ось U: + 90 / -147
Вісь R: ± 210 ° (Діапазон руху обмежений спорядженим ремінням)
Осі B: ± 130 ° (Діапазон руху обмежений спорядженим ремінням)
Ось T: ± 210 ° (Діапазон руху обмежений спорядженим ремінням)

Максимальна швидкість (° / с)

Осі S: 125 ° / с
Ось L: 115 ° / с
Осі U: 125 ° / с
Осі R: 182 ° / с
Осі B: 175 ° / с
Осі T: 265 ° / с

Роботові програми

Точкова зварювання

Області застосування

Дугове зварювання , Точкове зварювання , Збереження преси , Палетизація , Завантаження та розвантаження деталей , Механічна обробка , Обробка деталей , Вимірювання , Збірка деталей , Лазерная резка , Лазерная сварка Nd-Yag , Приклеювання - клейове з’єднання , Приварка шпилек , Плазмове різання , 3C Electronics , Advanced Manufacturing , Education , фрезерний осередок
