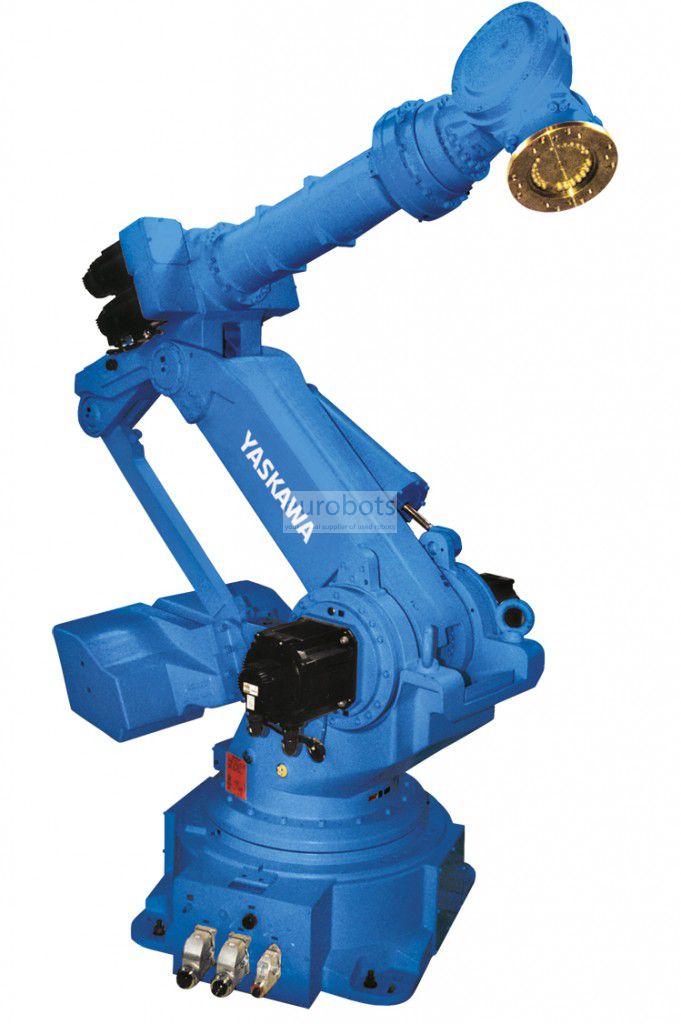

Мотоман Motoman MH400 II

В очікуванні надходження

Робот MH400 II, що має шість паралельних осей, забезпечує більшу міцність та жорсткість при важких навантаженнях, натисканні завдань та обробці деталей для більшої продуктивності. Електропроводка проходить від основи робота до ручки, щоб збільшити корисність і безпеку кабелю та повітряних ліній. Оснащений DX200 контрольованим для енергоефективного збільшення.

Контролер DX200
DX200 є однією з надійних системних архітектурних контролерів високої надійності та ефективності системного рівня для роботизованих робочих осередків. Різноманітні мережеві з'єднання fieldbus. Динамічні зони перешкод захищають рукоять робота та забезпечують передове запобігання зіткнення. Дозволяє до трьох допоміжних / зовнішніх осей і може бути встановлений дистанційно. передбачає:
Гнучкість застосування.
Висока продуктивність.
Мінімальні витрати на інтеграцію.
Гнучкість застосування.
Підвищення надійності та енергоефективності.
Покращено технічне обслуговування, зменшений середній час ремонту (MTTR).
Рівень функціональної безпеки категорії 3 (FSU).
Керування численним роботом до 8 роботів / 72 осей з синхронізованим переміщенням між пристроями.
Розширений контроль руху роботів (ARM) забезпечує високу продуктивність та планування траєкторій.
Маленький та світлий кулон з кольоровим сенсорним екраном із програмним забезпеченням Windows® CE із можливістю перегляду декількох вікон.
Основні технічні характеристики

Максимальне завантаження робота: 400 кг
Кількість осі: 6
Максимальна горизонтальна протяжність: 2,942 мм
Максимальний вертикальний охоплення: 2898 мм
Повторюваність: ± 0,3 мм
Контролер: DX200

Діапазон руху (°)

Осі S: ± 180 °
Ось L: + 61 ° / - 55 °
Осі U: + 18 ° / -113 °
Осі R: ± 360 °
Осі B: ± 115 °
Осі Т: ± 360 °

Максимальна швидкість (° / с)

Осі S: 102 ° / с
Ось L: 97 ° / с
Осі U: 97 ° / с
Ось R: 80 ° / с
Осі B: 80 ° / с
Осі Т: 172 ° / с

Роботові програми

Натискання на натискання
Машина тренується
Складська техніка

Області застосування

Збереження преси , Обробка деталей
