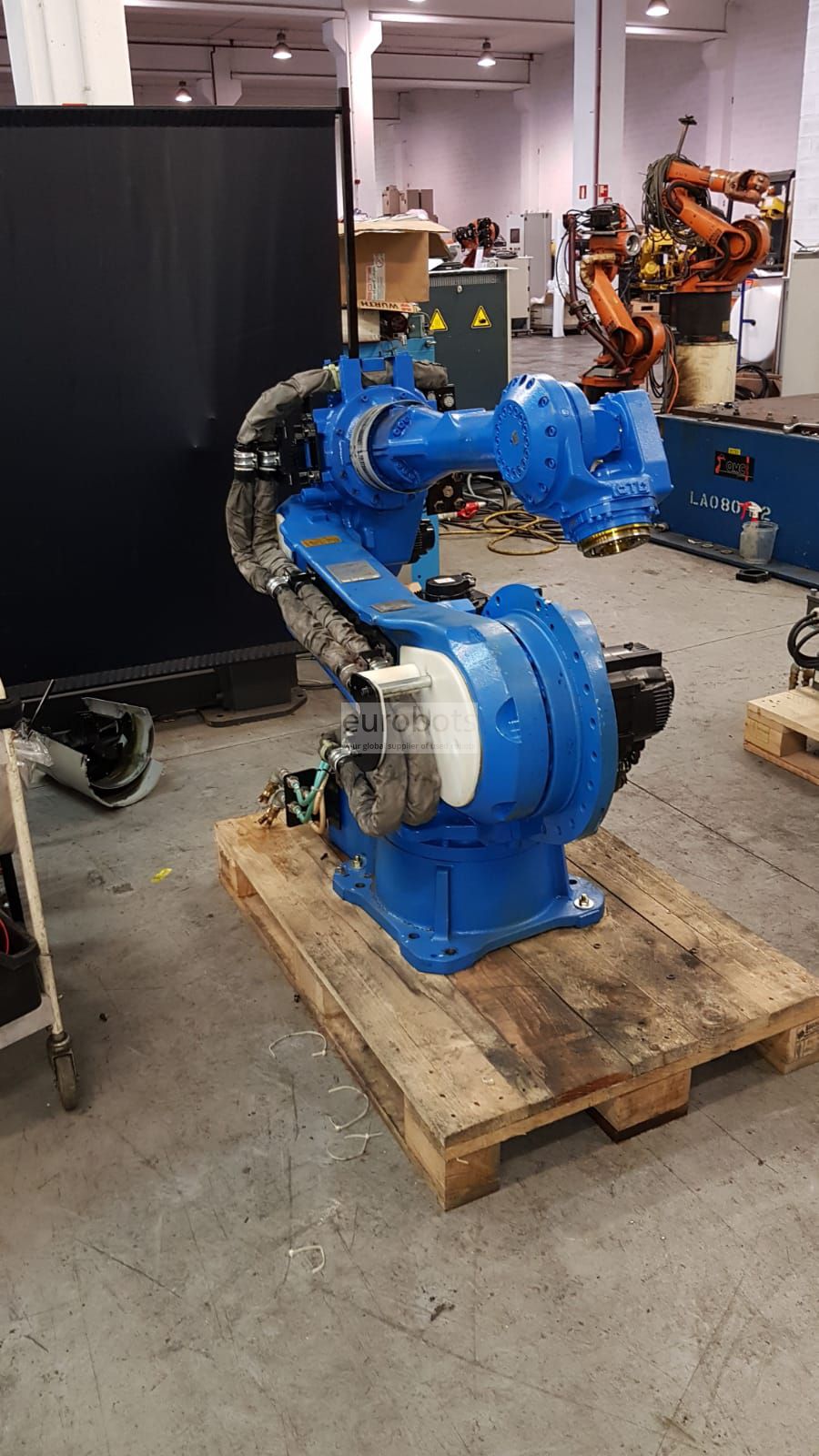

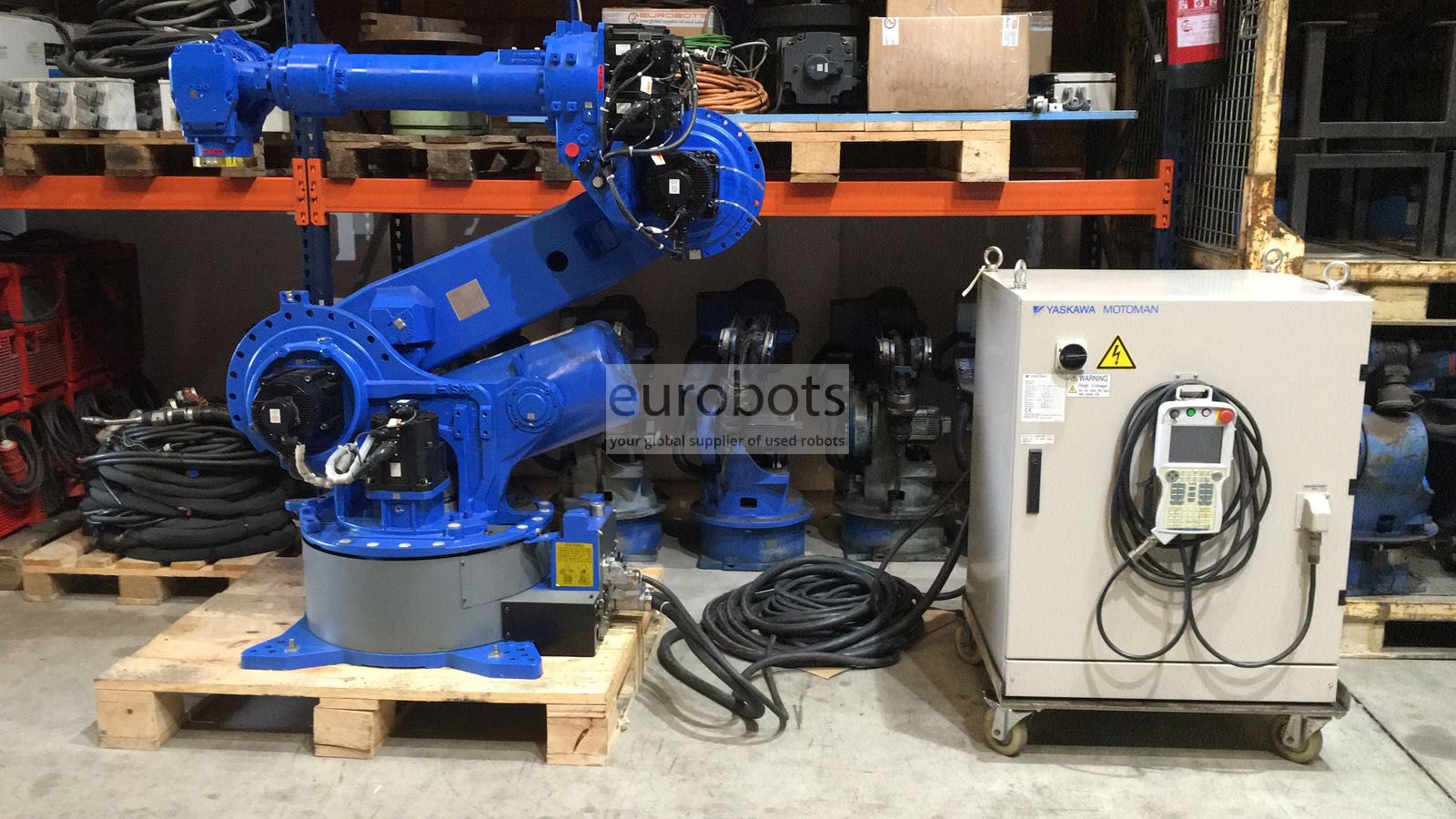

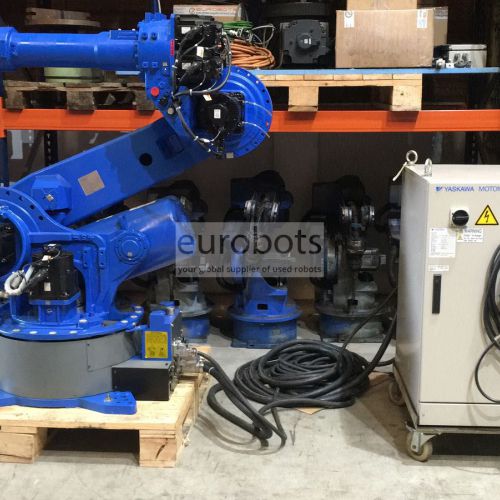

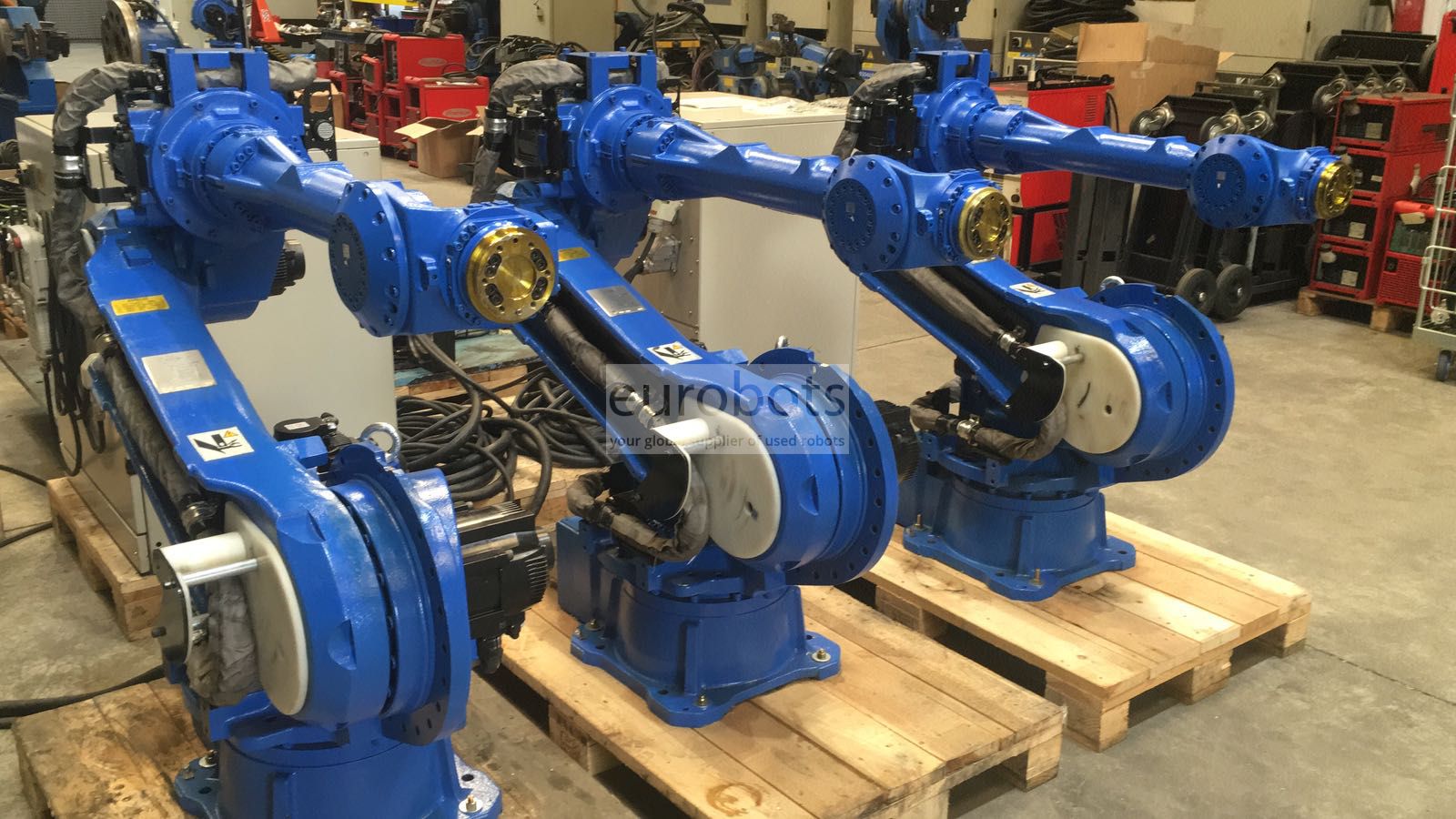

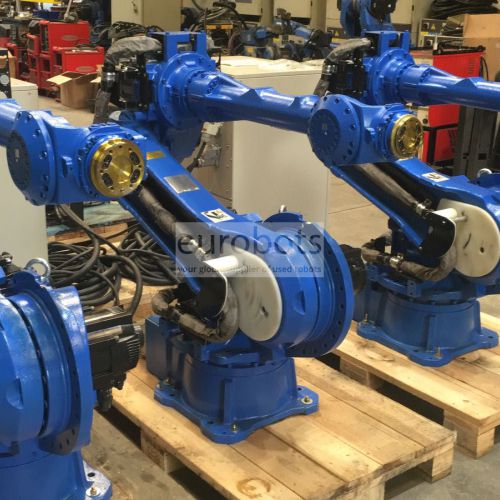

Робот Motoman MS80W (MH)

Шестиосьовий робот MS80W - це потужний і гнучкий робот, має 5 повітряних ліній для різних застосувань із системою енергозбереження, що знижує енергоспоживання до 25%, має конфігурацію, де можна усунути кілька станцій, пропонуючи більш короткі виробничі лінії. Його висока швидкість і прискорення скорочує час циклу і збільшує виробництво.

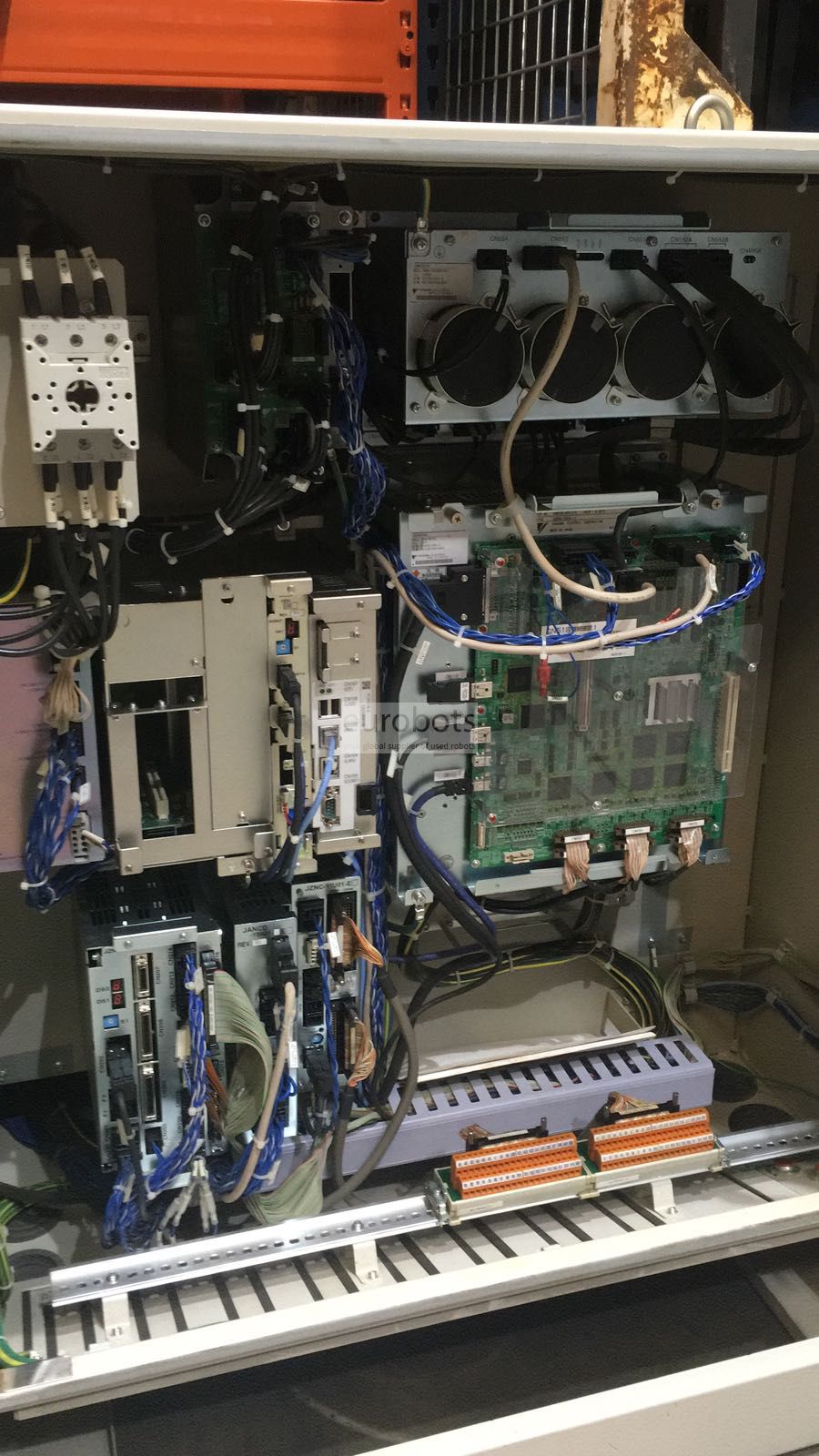

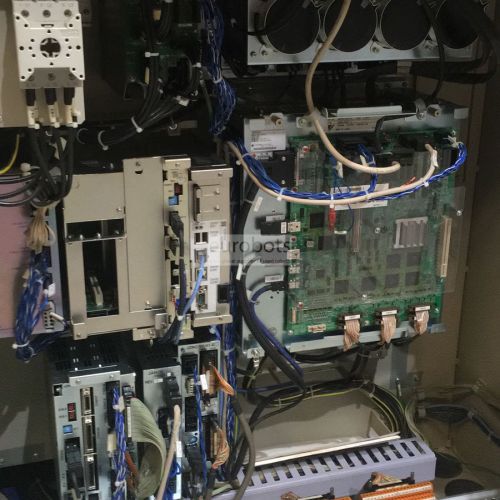

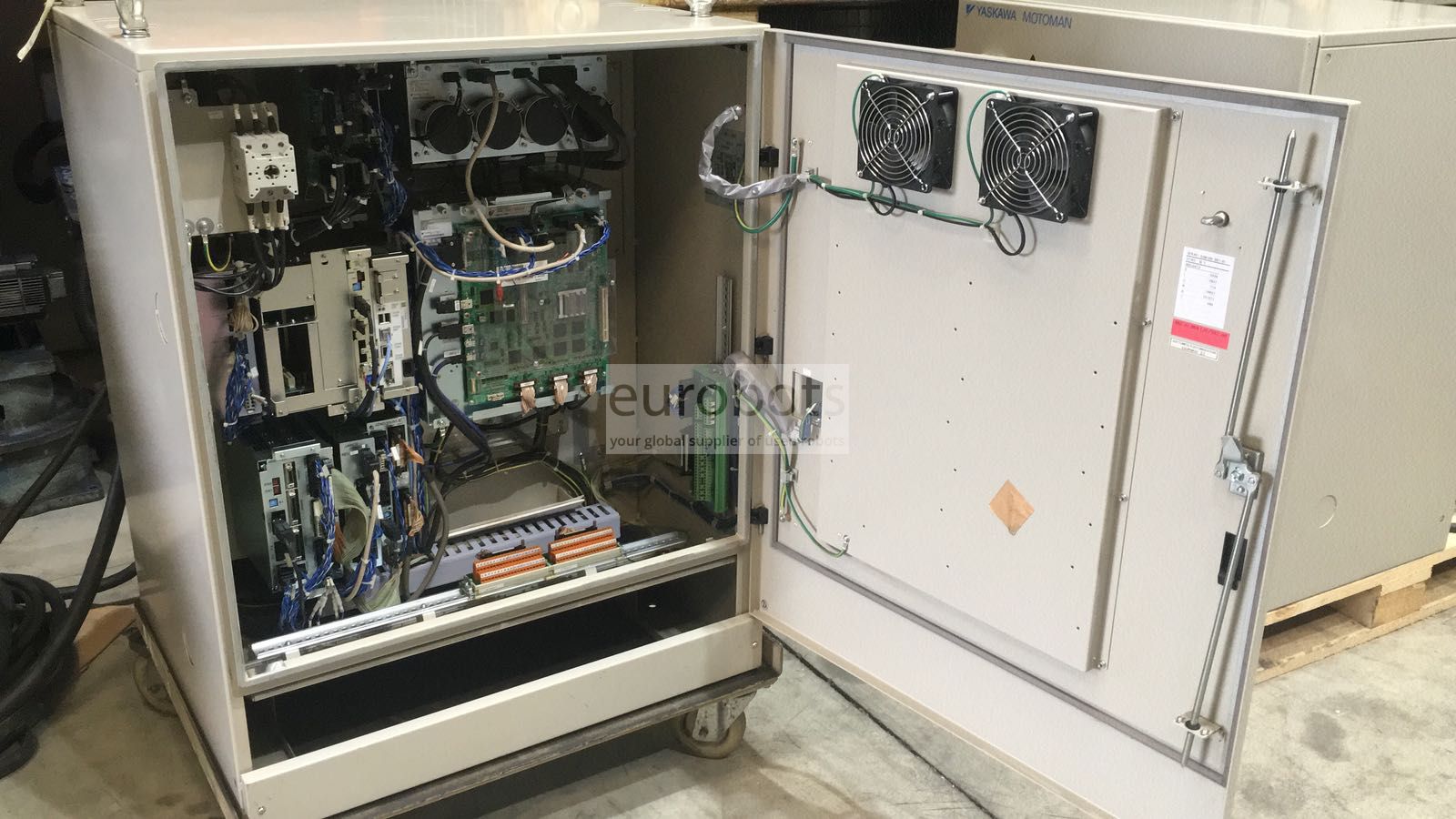

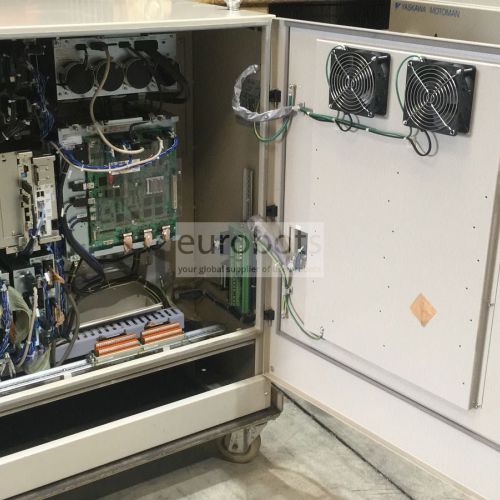

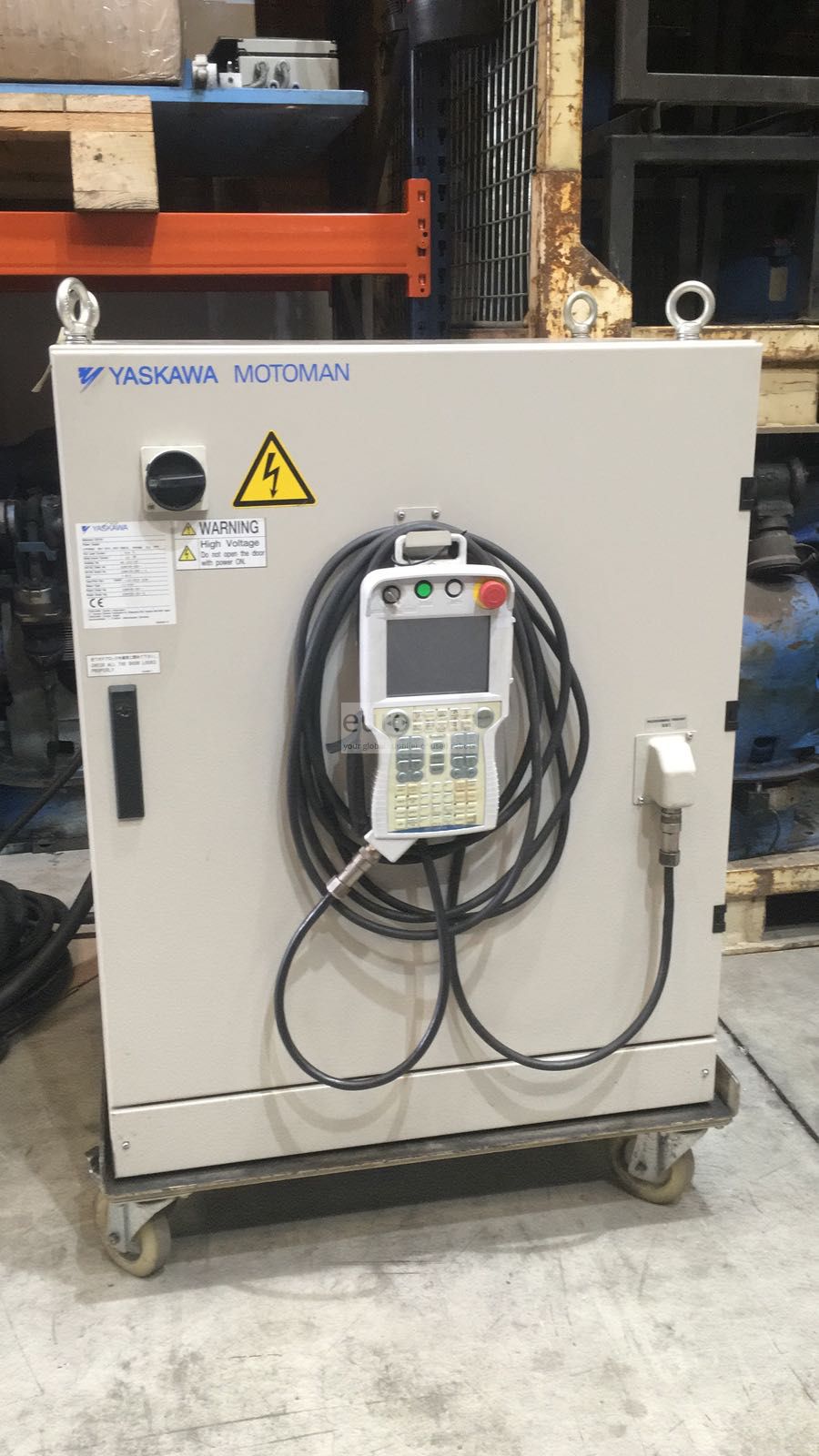

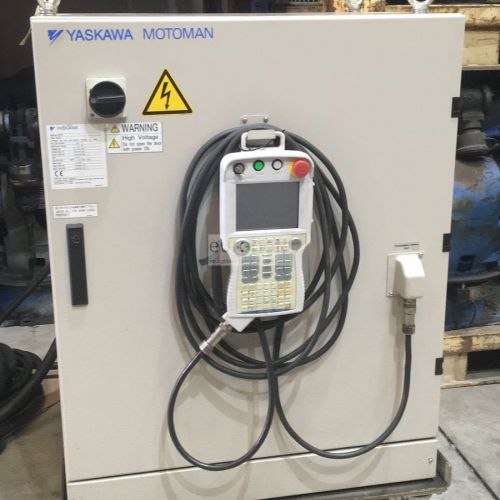

Характеристики контролера DX100

Компактний контролер DX100 компанії Yaskawa з вдосконаленою структурою та керуванням процесом, що пропонує більшу свободу користувачеві навіть в концепції автоматизованої комірки:

• Система управління мультироботом з до 8 роботами / 72 узгодженими осями руху.

• Надійна архітектура ПК, яка забезпечує управління на системному рівні для робочих робочих комірок.

• Підключення на задній панелі шафи управління для оптимізації внутрішнього простору

• обробка вбудованої драбини логіки; 4 096 адреси вводу / виводу

• Різноманітність мережевих підключень fieldbus

• Високошвидкісне підключення до сервера

• Панелі вводу / виводу (10) показують HMI на кулоні

• Розширений контроль руху роботів (ARM) для більшої продуктивності та мінімального часу на навчання

• Енергозбереження до 25%

• Час ремонту (MTTR)

• Легке обслуговування з функцією перевірки стану редуктора, функціонування апаратної діагностики, поліпшене вирішення проблем та відновлення тривоги

• Компактний флеш-слот та порт USB полегшують резервне копіювання пам'яті

• Маленький і легкий кулон для програмування Windows® CE має кольоровий сенсорний екран з можливістю відображення у багатьох вікнах.

Основні технічні характеристики

Максимальна навантаження робота: 80 кг
Кількість осі: 6
Максимальний горизонтальний обсяг: 2061 мм
Максимальний вертикальний обсяг: 3010 мм
Повторюваність: ± 0,07 мм
Контролер: DX100

Діапазон руху (°)

Вісь S: ± 180 °
Вісь L: + 155 ° / -90 °
Вісь U: + 160 ° / -185 °
Вісь R: ± 360 °
Вісь В: ± 125 °
Вісь Т: ± 360 °

Максимальна швидкість (° / с)

Вісь S: 170 ° / с
Вісь L: 140 ° / с
Вісь U: 160 ° / с
Вісь R: 230 ° / с
Вісь В: 230 ° / с
Вісь Т: 350 ° / с

Прикладні роботи

Різання
Роздавання
Машинні тенденції
Натисніть
Формування
У ролях

Області застосування

Точечная сварка , Обслуживание пресса , Транспортировка деталей , Лазерная сварка Nd-Yag
