Мотоман Motoman EA1900N

В очікуванні надходження

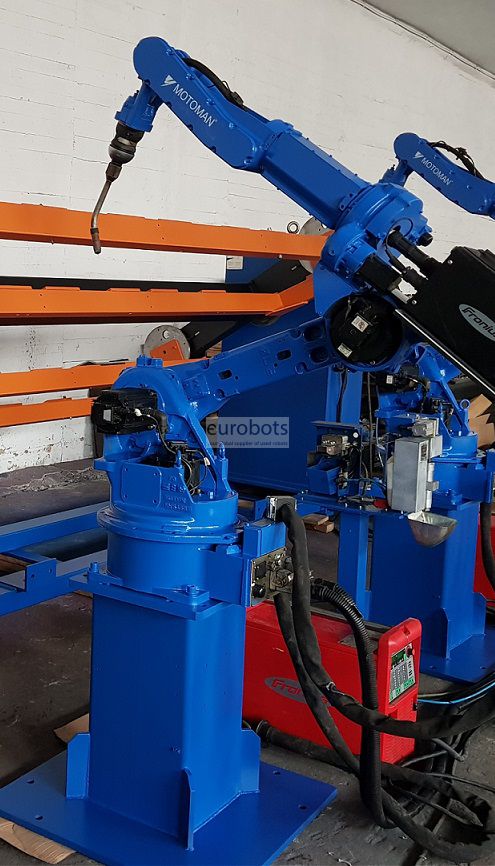

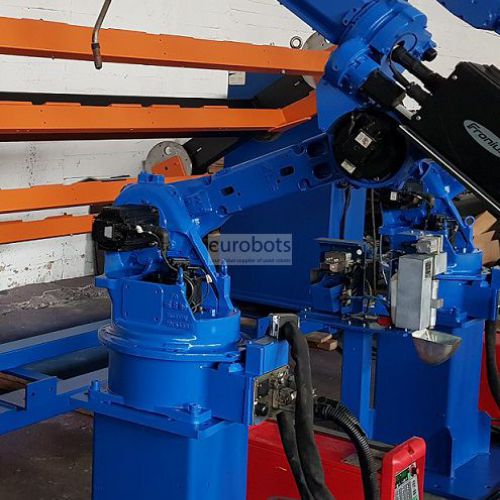

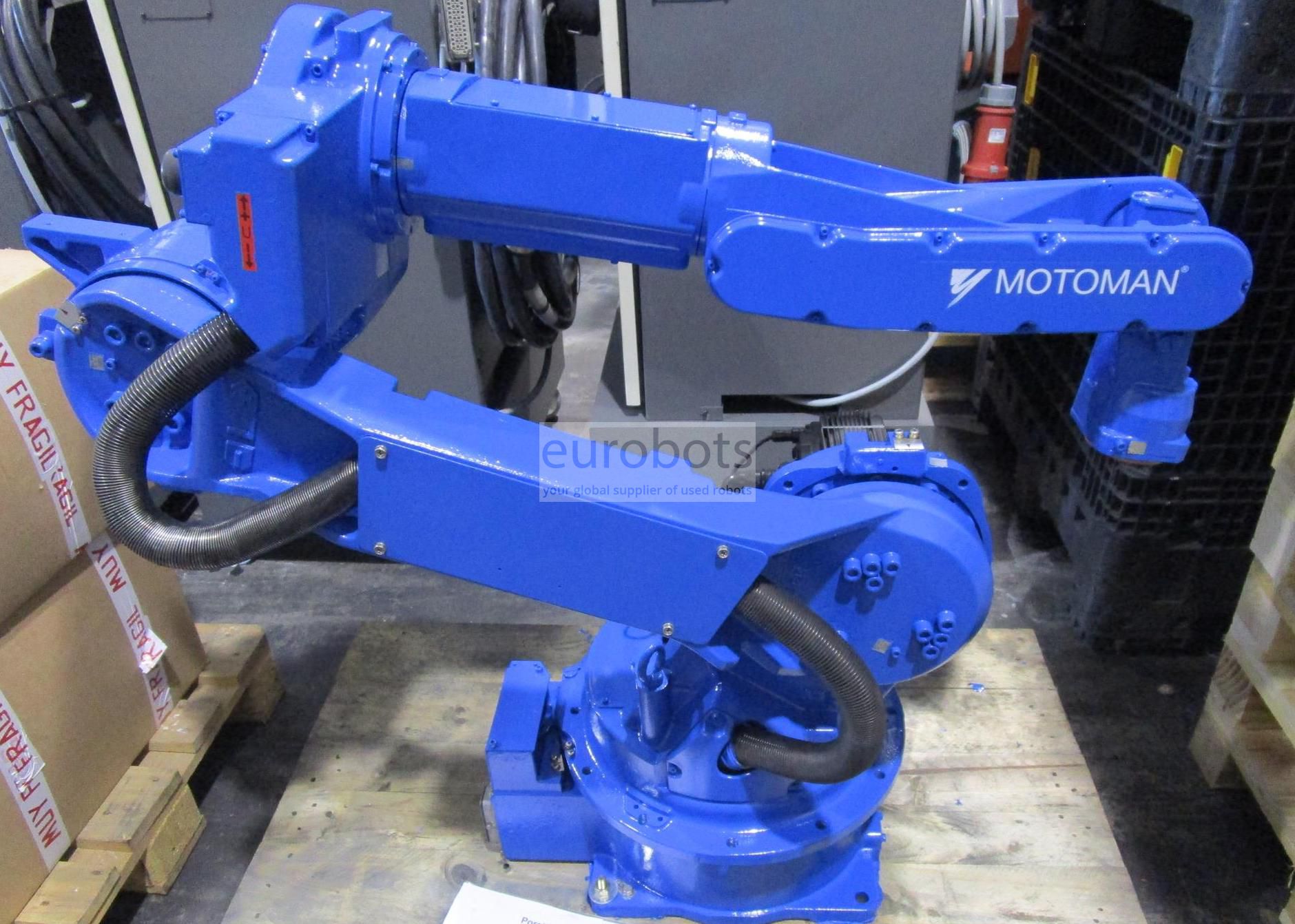

Робот Motoman EA1900N 6 осей тонкої конструкції, щоб зайняти мало місця. Внутрішня електропроводка та керівний шланг для пальника в центрі зап'ястя, щоб забезпечити кращий доступ до пристроїв та компонентів, забезпечує збільшення тривалості кабелю, скорочує час циклу та програмування. Ідеально підходить для зварювання додатків високої продуктивності та високої якості. Оснащений контролером NX100, який зменшує витрати на інтеграцію та контролює декілька роботів, уникаючи зіткнень.

Функції контролера NX100

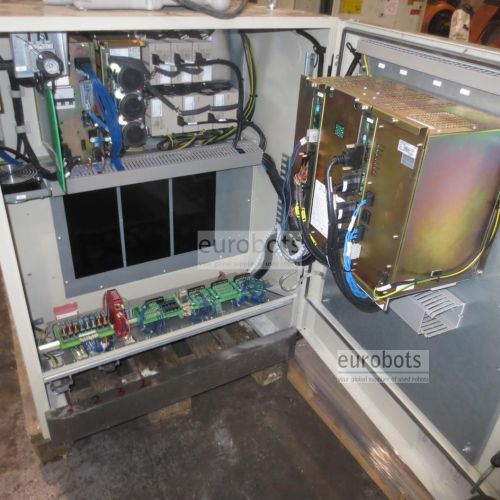

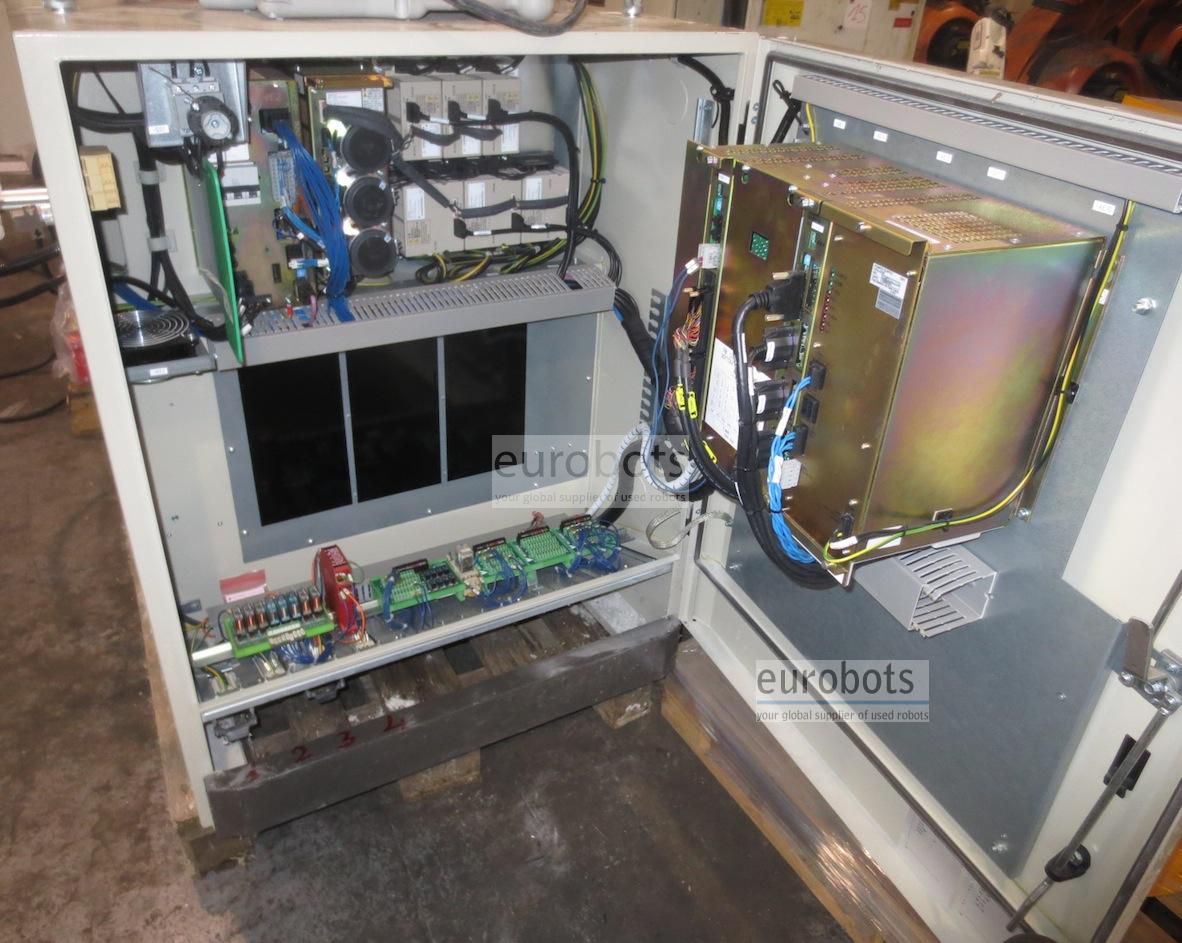

Швидший, функціональний, надійний та простий у використанні - з'явилася нова система управління Robot NX100 від Motoman. NX100 - це високопродуктивний робот-контролер на базі ПК.

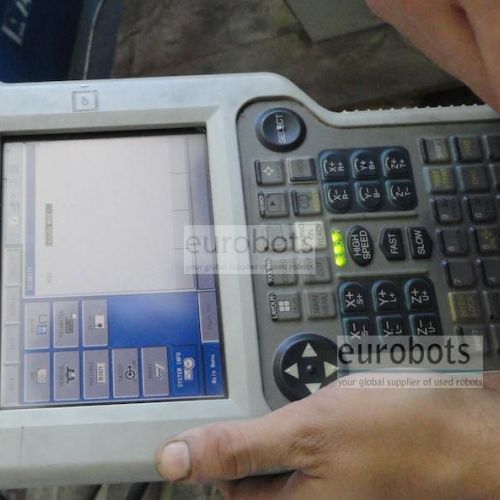

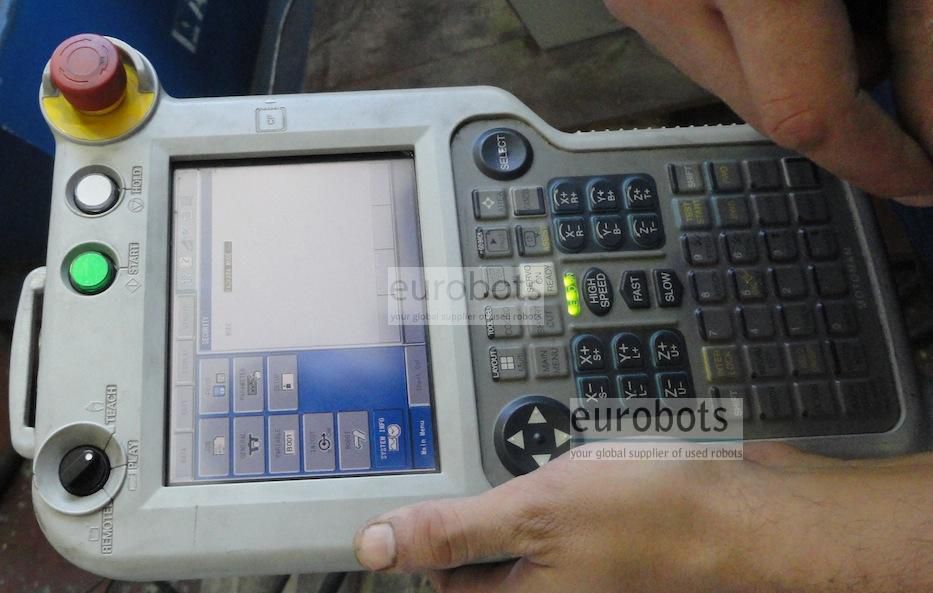

Контролер NX100 обладнаний підвіскою для програмування Windows® CE з повнокольоровим дисплеєм із сенсорним дисплеєм. Він пропонує високошвидкісну обробку, неперевершену пам'ять (60 000 кроків, 10 000 вказівок), вбудовану мережу Ethernet і надійну ПК-архітектуру.

NX100 легко обробляє кілька завдань і може керувати до чотирьох роботів плюс зовнішні осі (макс. 36 осей) та пристроїв вводу-виводу. Розширений рух керування рухом (ARM) забезпечує високу точність маршруту та керування рухом.

Архітектура ПК системи управління забезпечує необмежений зв'язок з іншими системами за допомогою широкого кола протоколів зв'язку. Удосконалена інтегрована ПЛК у багатьох випадках усуває необхідність створення окремої ПЛК, заощаджуючи витрати на рівні системи.

Кілька роботів управління

Синхронізація в режимі реального часу до чотирьох роботів та зовнішніх осей (максимум 36 осей).

  • Без зварювання можливо
  • Дозволяє макетів роботів високої щільності
  • Зменшення часу циклу
  • Зручний кутовий сенсорний екран

З операційною системою Windows CE та повнокольоровим сенсорним дисплеєм

  • Повний доступ до всіх операцій від програмування до техобслуговування
  • Скорочений час програмування
  • Можливість створювати власні користувацькі меню
  • Усуває потребу в окремій панелі оператора

Розширений контроль руху (ARM)
Динамічний розрахунок робочого моменту і позики робота (оригінальний розвиток Motoman)

  • Висока точність роботи
  • Оптимізований рух і швидкість роботи робота
  • Функція коротких піків
  • Виявлення зіткнень

Особливості зв'язку

Вбудований Ethernet; Опції сервера Web, FTP та OPC

Підтримка Fieldbus з 15 найпоширеніших брендів на ринку

  • Легко підключається до існуючих мереж
  • Дистанційний моніторинг та діагностика роботи систем

Специфікації робота

  • Максимальне завантаження робота: 3 кг
  • Максимальна довжина: 1904 мм
  • Повторюваність: ± 0.08 мм
  • Контролер: NX100

Робота швидкості руху

  • Ось 1: 170º / с
  • Ось 2: 170º / с
  • Ось 3: 175º / с
  • Ось 4: 340º / с
  • Ось 5: 340º / с
  • Ось 6: 520º / с

Діапазон руху

  • Осі 1: ± 180 °
  • Ось 2: + 155º-110º
  • Ось 3: + 255º-165º
  • Осі 4: ± 150 °
  • Ось 5: + 180 ° - 45 °
  • Ось 6: ± 200 °

Роботові програми

  • Дугове зварювання
  • Зварювання MAG
  • Плазмовий зварювання




Області застосування

Дугове зварювання
