Мотоман Дев'ятиосьова робототехнічна система MOTOMAN Twin EA1900N зі зварювальним обладнанням SKS

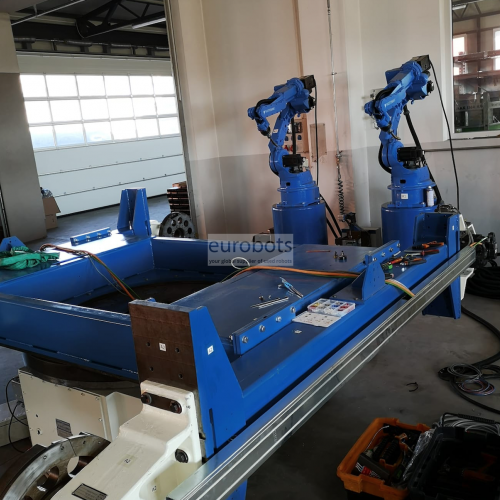

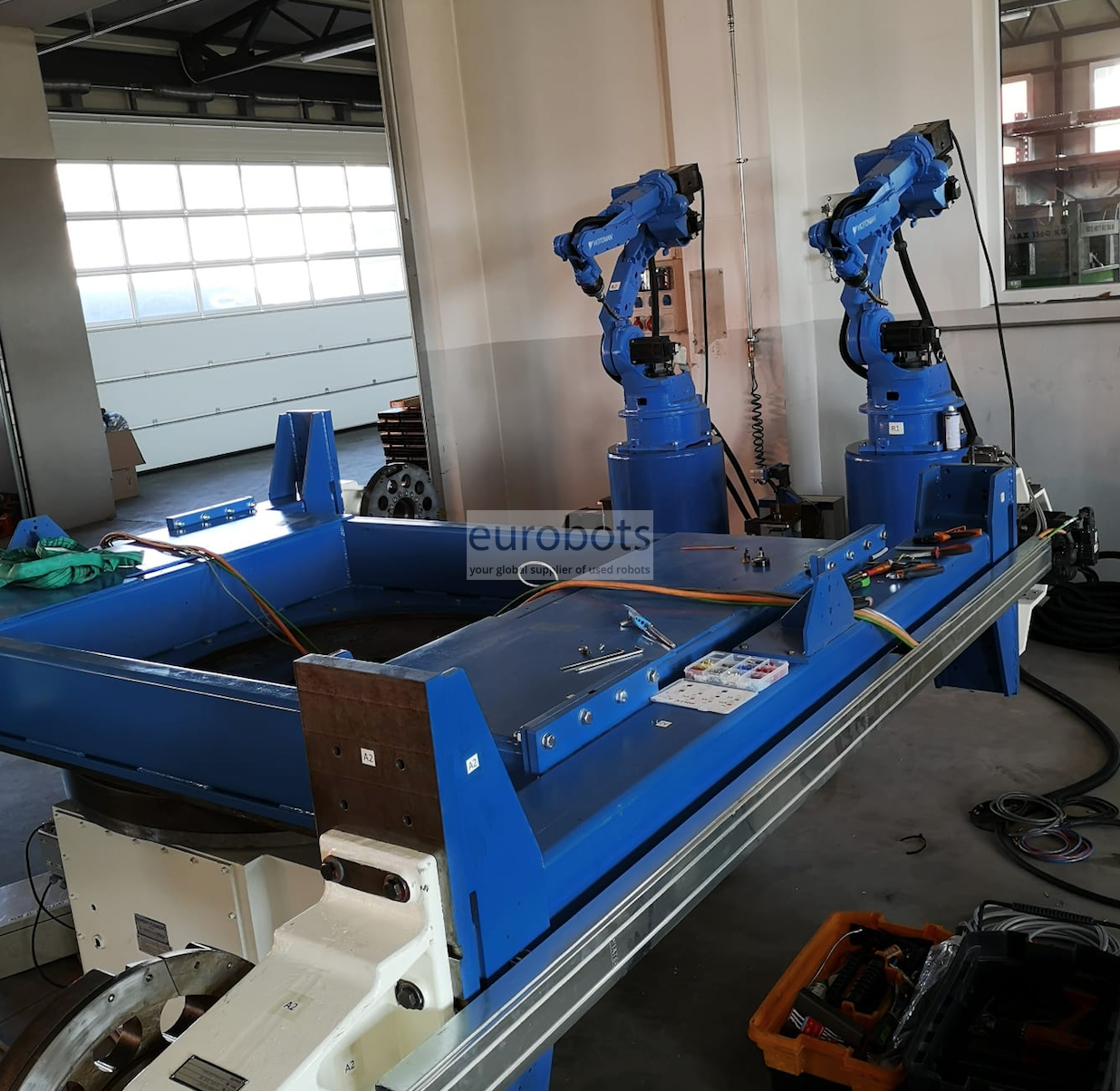

Роботизована система дугового зварювання Motoman MIG MAG, що складається з:
- 2 x Motoman EA1900n промисловий робот, 6 осей, 3 кг корисного навантаження, 1900 мм горизонтального вильоту руки та точність повторюваності 0,08 мм. Спеціальна конструкція дугового зварювального робота з порожнистим зап’ястком для покращення маневреності.

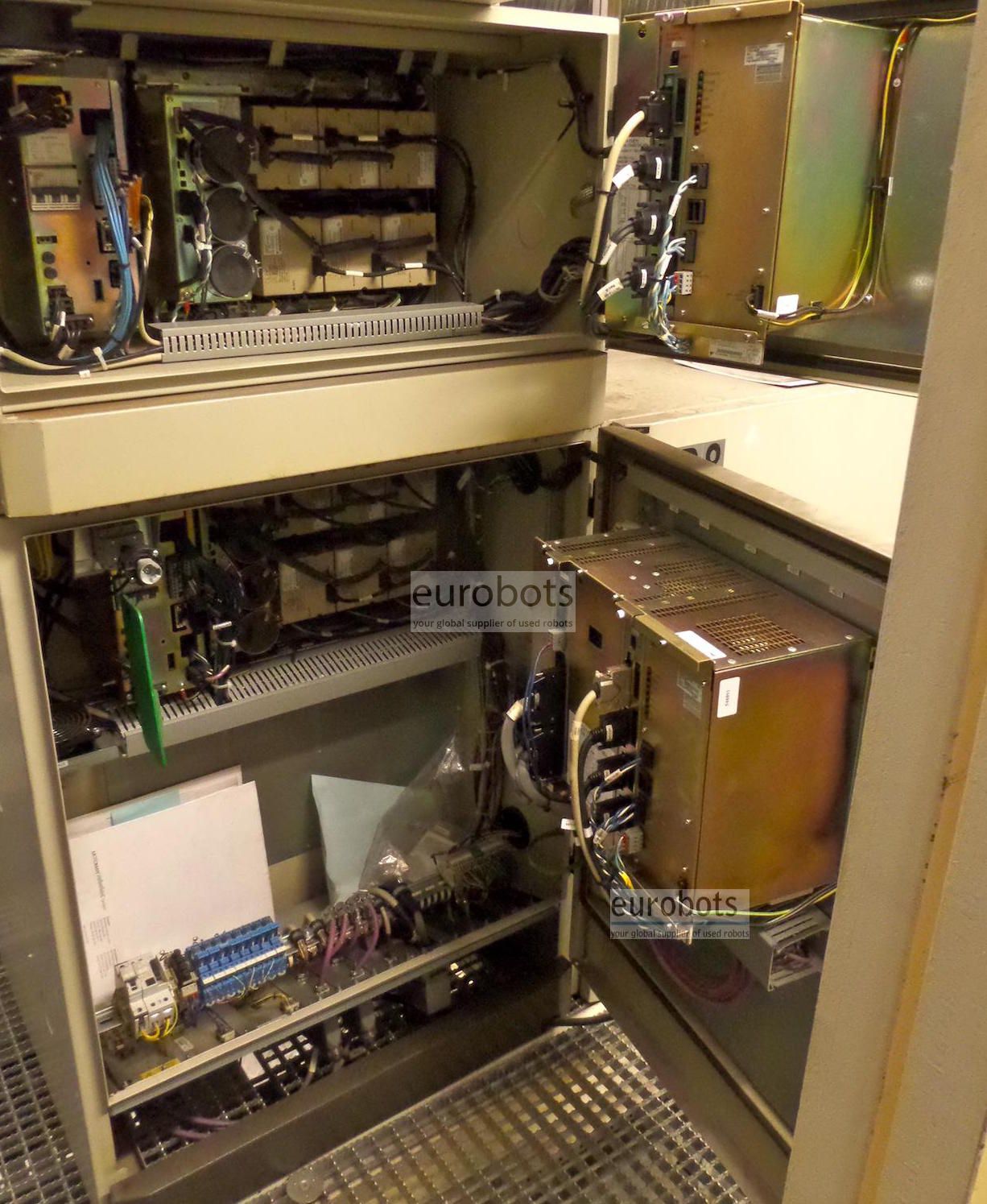

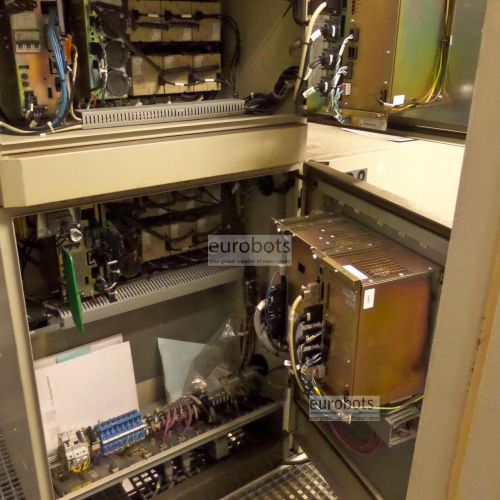

- 2 контролери Motoman NX100, один з них контролює 9 осей, шість для робота та три додаткові для позиціонера

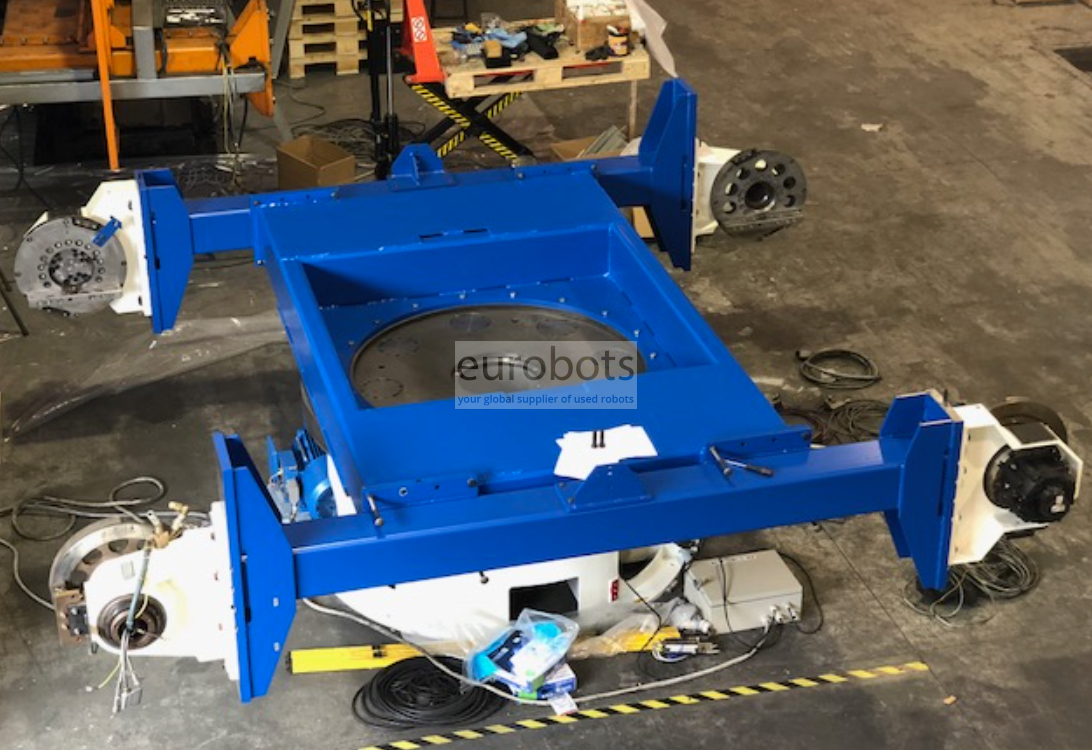

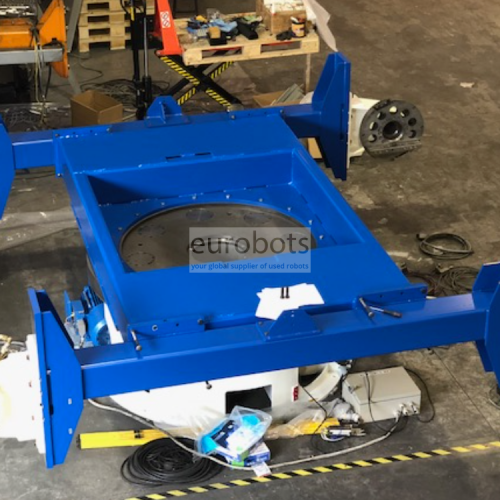

- 1 позиціонер Motoman 3 осі (H-подібна форма) з корисним навантаженням 500 кг. Номінальна відстань від точки до точки кожної станції: 2500 мм. Дві станції з центральною горизонтальною сервокерованою поворотною віссю, яка автоматично перемикає станції завантаження та розвантаження. Максимальна ширина світильника: 1600 мм
- 2 джерела живлення SKS Synergic, модель LSQ5, потужність 400 Ампер
- 2 х зварювальні пальники SKS з антиколізією
- 2 станції очищення факелів
Оснащений потужним контролером Yaskawa Motoman NX100.
Особливості контролера NX100
Швидша, багатофункціональна, високонадійна та простіша у використанні – нова система керування роботом Motoman NX100 прибула. NX100 — це високопродуктивний контролер робота на базі ПК.

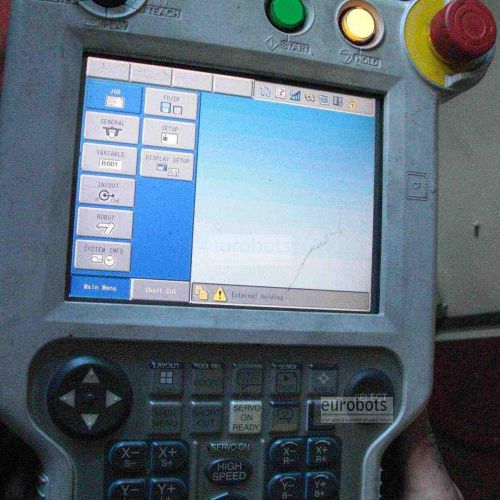

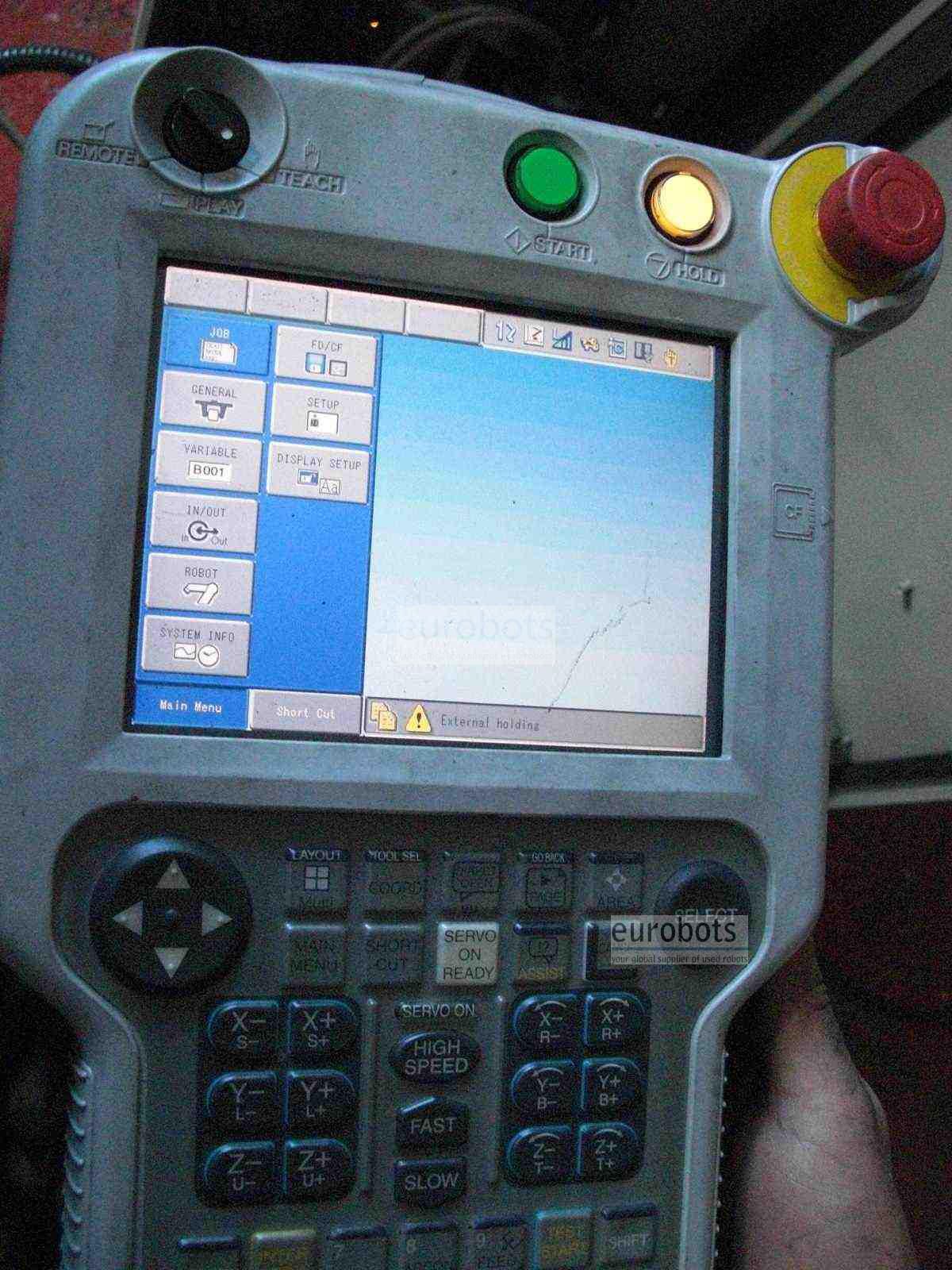

Контролер NX100 оснащений пультом програмування Windows® CE із повнокольоровим сенсорним РК-дисплеєм. Він пропонує високу швидкість обробки, незрівнянну пам'ять (60 000 кроків, 10 000 інструкцій), вбудований Ethernet і надійну архітектуру ПК.
NX100 легко справляється з кількома завданнями та може керувати до чотирьох роботів, а також зовнішніми осями (максимум 36 осей) і пристроями введення/виведення. Удосконалений контроль руху робота (ARM) забезпечує високу точність траєкторії та контроль руху.
Архітектура ПК системи керування забезпечує необмежений зв’язок з іншими системами за допомогою широкого спектру протоколів зв’язку. Покращений інтегрований ПЛК у багатьох випадках усуває потребу в окремому ПЛК, заощаджуючи витрати на рівні системи.
Управління кількома роботами
Синхронізація в реальному часі до чотирьох роботів і зовнішніх осей (макс. 36 осей)
- Можливість безконтактного зварювання
- Дозволяє макети роботів високої щільності
- Скорочений час циклу
- Зручний кулон із сенсорним екраном
З операційною системою Windows CE і повнокольоровим РК-дисплеєм із сенсорним екраном
- Повний доступ до всіх операцій від програмування до обслуговування
- Скорочений час програмування
- Можливість створення власних меню користувача
- Усуває необхідність окремої панелі оператора
Розширений контроль руху робота (ARM).
Динамічний розрахунок крутного моменту та позики осі робота (оригінальна розробка Motoman)
- Висока ефективність траєкторії
- Оптимізований рух і швидкість робота
- Функція короткого кроку
- Виявлення зіткнень
Комунікаційні особливості
Вбудований Ethernet; варіанти веб-сервера, FTP і OPC
Підтримка Fieldbus 15 найпоширеніших брендів на ринку
- Легке підключення до існуючих мереж
- Дистанційний моніторинг і діагностика роботизованих систем
Основні характеристики робота
- Максимальне навантаження на робота: 3 кг
- Максимальний радіус дії: 1900 мм
- Повторюваність: 0,08 мм
- Контролер: NX100
Швидкість руху робота
- Вісь S: 195º/с
- Вісь L: 170º/с
- Вісь U: 175º/с
- Вісь R: 340º/с
- Вісь B: 340º/с
- Вісь T: 520º/с
Діапазон руху
- Вісь S: +-180º/с
- Вісь L: +155º, -100º
- Вісь U: +210º, -175º
- Вісь R: +-175º
- Вісь B: +-180/-45º
- Вісь T: +-200º
