Kawasaki ZT200S D controller

В очікуванні надходження

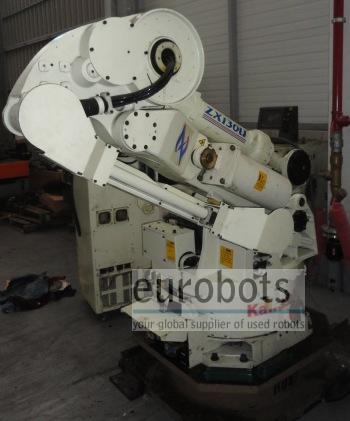

Год выпуска - 2006. Монтируемая на кронштейне версия робота ZX200S, монтируемого на полу. Грузоподъемность 200 кг. Оснащен современным контроллером D.

  • Уникальная способность работать в зоне прямо под собой
  • Экономит установочную площадь
  • Большая рабочая зона
  • Тонкаярука, минимальная мертвая зона
  • Высокая скорость работы
  • Высокий темп ускорения и торможения
  • Высокоскоростной контур сервосистемы, полностью цифровое сервоуправление
  • Сверхвысокий крутящий момент запястья

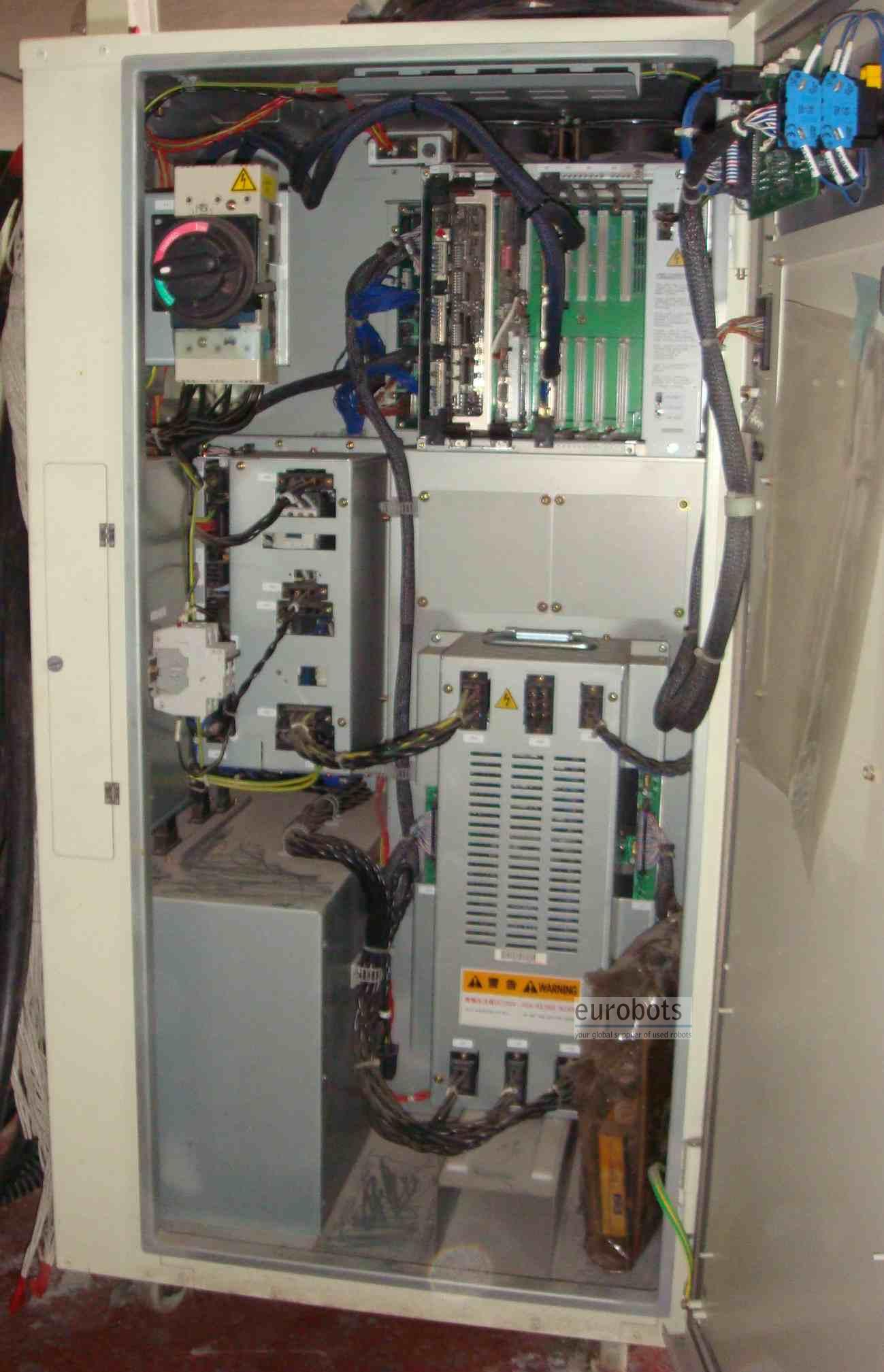

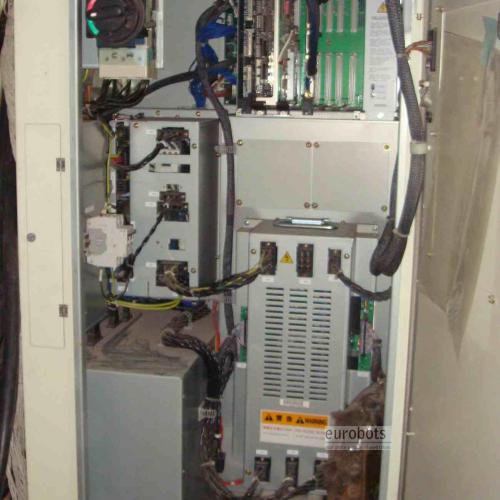

СПЕЦИФИКАЦИИ КОНТРОЛЛЕРА D

Эргономичность

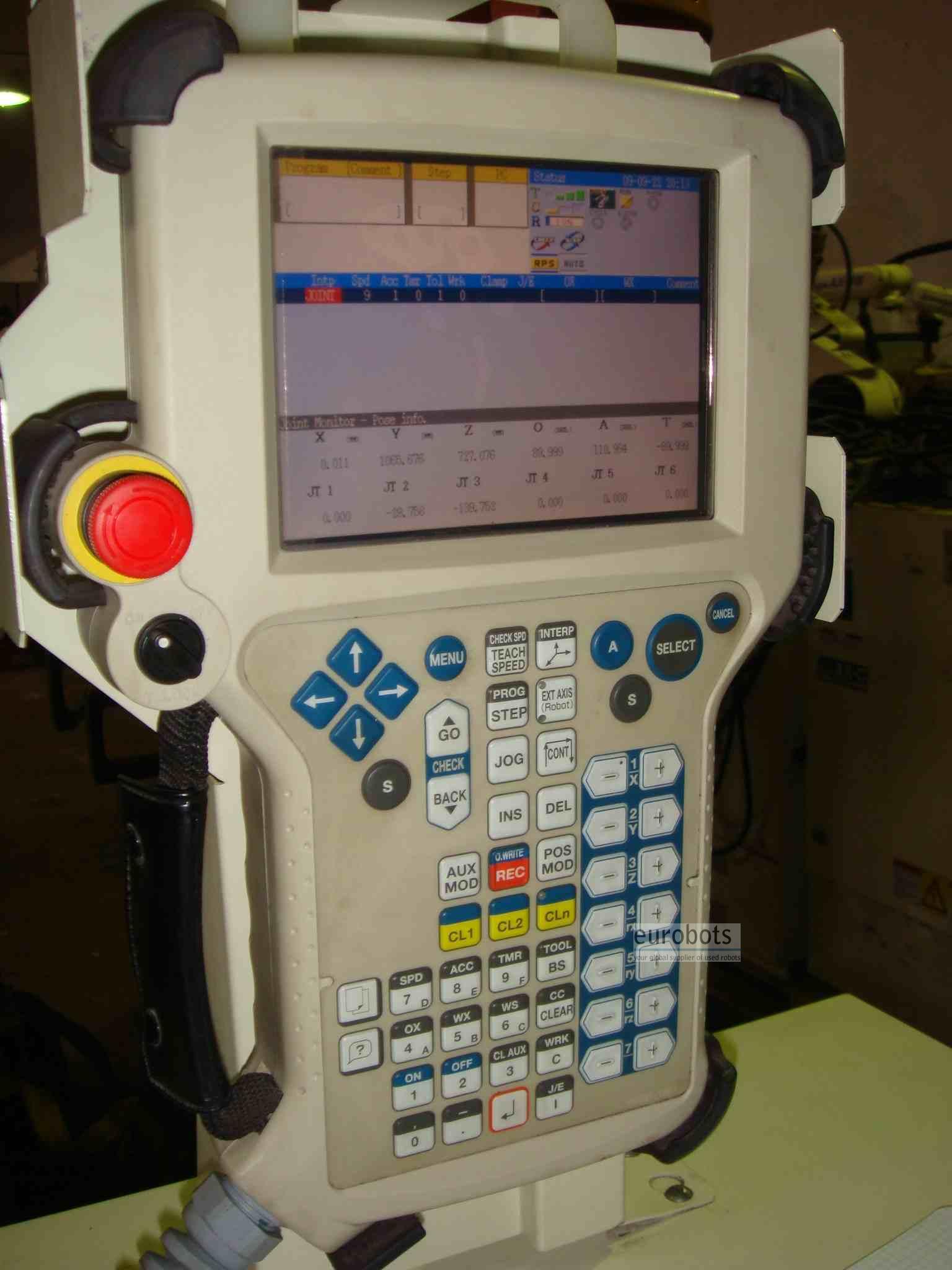

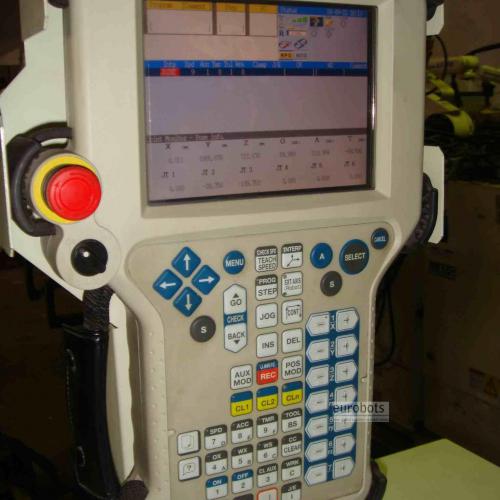

Пульт управления (ПУ) – это комбинация клавишной панели и удобного для чтения цветного 6.4-дюймового сенсорного LCD-экрана. Новый аппарат ПУ характеризуется более коротким временем отклика клавиш и удобным их расположением, что оптимизирует процесс программирования для оператора. При этом УП становится эргономичной платформой для работы со специальным программным обеспечением по управлению роботом в сочетании со стандартными программами для каждого из применений, что упрощает программирование целого ряда операций: паллетизации, погрузки-разгрузки, точечной сварки, клейки и дуговой сварки. Возможность как упрощенного пошагового программирования, так и программирования на высокопрофессиональном языке ASдля управления роботами Kawasakiобеспечивает огромные возможности для создания инновационных моделей контроля движений и процессов. Благодаря таким доступным опциям как серво-сварка, поддержка связи с сетью и высокоэффективная система визуализации, создается платформа для поиска гибких решений по управлению даже сверхсложными операциями.

Высокая производительность благодаря современной технологии контроля

Вычислительный ресурс контроллера – высокоскоростной 64-ядерный сдвоенный процессор RISC. Использование полностью цифровой сервосистемы существенно улучшает эксплуатационные характеристики, время цикла и точность траектории робота. Контроллер, разумеется, полностьюсовместимс предыдущими версиями роботов. Это означает, что контроллер Dможет быть без проблем интегрирован в уже существующие системы.

Дизайнконтроллера

• Подключение периферийного оборудования

Стандартные подключения ввода/вывода и целый ряд магистральных соединений, таких как Interbus, Profibus, CC-Linkи DeviceNetдоступны в качестве интерфейсов для периферийного оборудования. Такое оборудование присоединяется напрямую и обеспечивает достаточную гибкость системы. Кроме того, K-Logic(интегрированное программное обеспечение логического контроллера) позволяет создавать сложнейшие системы с минимальными затратами.

Связьссетью

Контроллер также поддерживает связь с сетью через Ethernetдля обмена данными с центральным компьютером и для удобства загрузки и выгрузки рабочих программ. Кроме того, статус робота может контролироваться удаленно через соединение с Intranet/Internet.

Добавление дополнительных осей

Две дополнительных оси могут управляться контроллером без каких-либо проблем, и дополнительный корпус при этом не потребуется. При помощи SSCNET-совместимых моторов можно присоединить до трех или более дополнительных осей. Это позволяет создавать многоосевые системы, сконфигурированные в соответствии с требованиями заказчика.

Удобнаядляпользователяконструкция

Сокращение объема внешней проводки контроллера и его модульная конструкция упрощает процесс технического обслуживания и сокращает его длительность, а также время, требуемое на замену запчастей, тем самым позволяя избегать долгих простоев оборудования. Кроме того, дополнительные поддерживающие функции, такие как хранилище данных, облегчают пользователю поиск причин существующих проблем.

Характеристики робота:

  • Максимальная грузоподъемность: 200 кг
  • Максимальный горизонтальный вынос руки: 3230 мм
  • Точность: 0,3 мм
  • Контроллер: D

Скорость движения:

  • Ось 1: 100º/сек
  • Ось 2: 100º/сек
  • Ось 3: 90º/сек
  • Ось 4: 120º/сек
  • Ось 5: 115º/сек
  • Ось 6: 180º/сек

Максимальная амплитуда:

  • Ось 1: +-180º
  • Ось 2: +60º -75º
  • Ось 3: +165º -95º
  • Ось 4: +-360º
  • Ось 5: +-120º
  • Ось 6: +-360º

Області застосування

Збереження преси , Палетизація , Завантаження та розвантаження деталей , Механічна обробка , Обробка деталей
