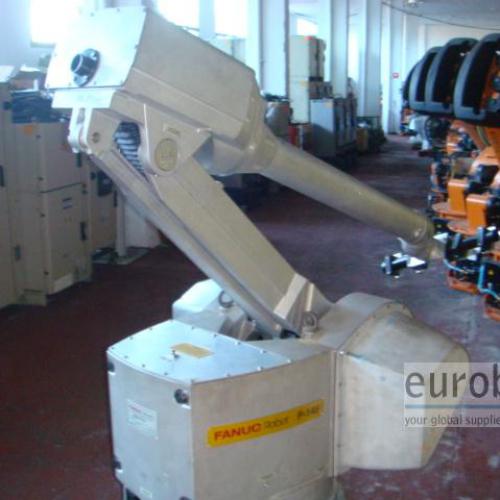

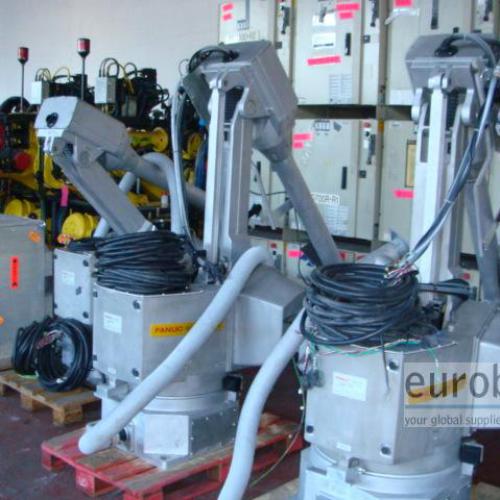

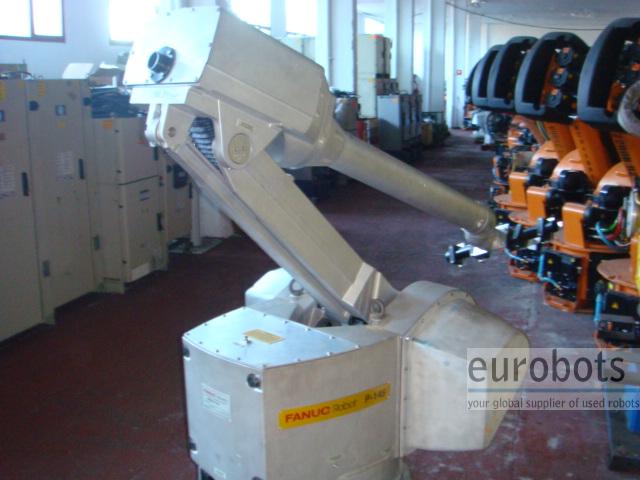

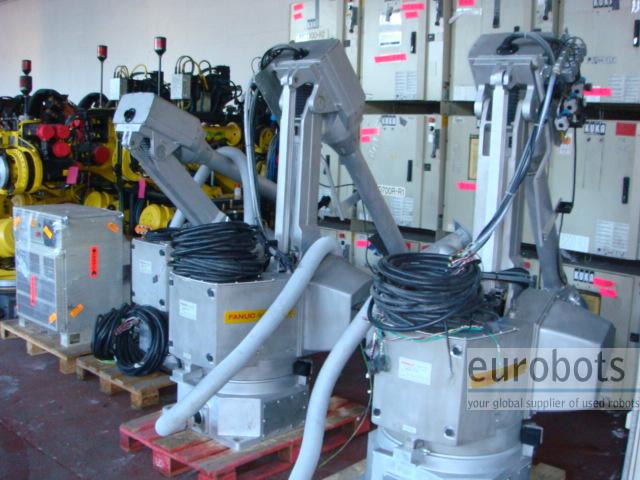

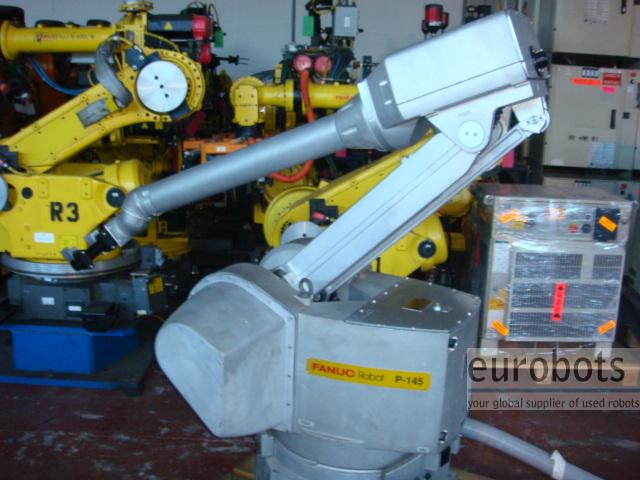

Fanuc P-145 Paint

В очікуванні надходження

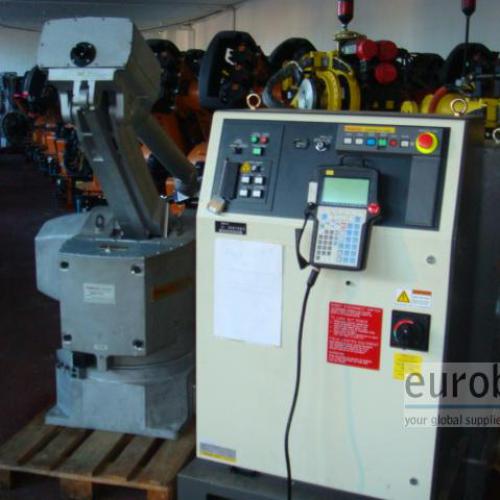

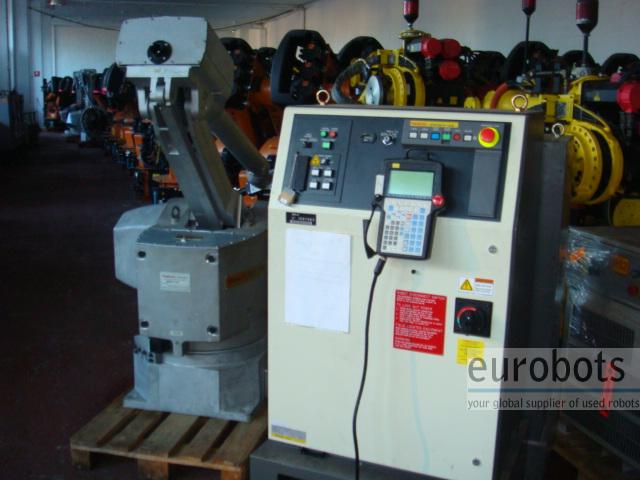

Годы- 2002-2004. Небольшаянаработка. ОборудованконтроллеромRj3iB.

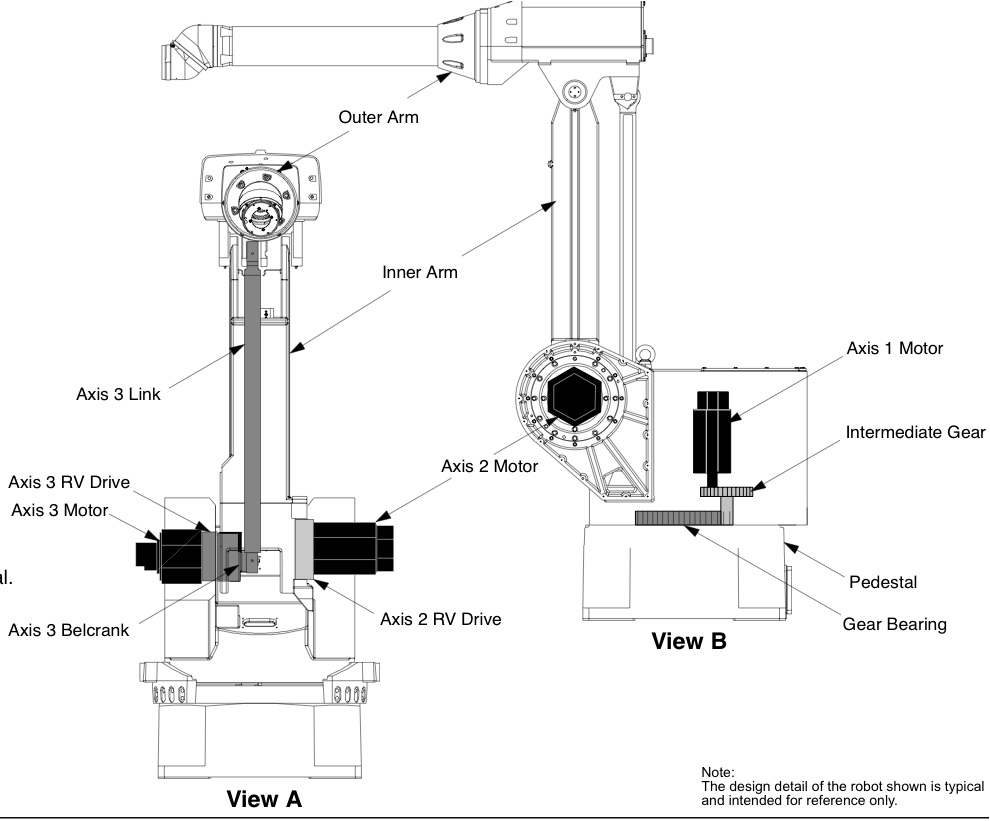

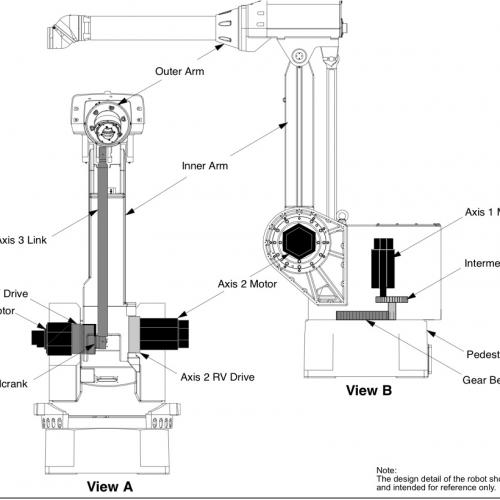

P-145 - шестиосевой робот с шарнирными сочленениями и сервоприводами FANUCAC. В его конструкции используется как зубчатая передача, так и подавители вибрации ротора.

Ось 1 функционирует на базе двухступенчатой зубчатой передачи.Оси 2 и 3 снабжены подавителями вибрации ротора.

Для осей 4, 5 и 6 применяется полый шток привода и коническая зубчатая передача с возможностью вылета запястья на 100 градусов. Робот P-145 способен развивать скорость покраски до 2000 мм/сек.

Такая скорость может развиваться в любом месте рабочей зоны. Грузоподъемность 7.5 кг на вылете в 300 мм.

При вышеозначенной нагрузке статическая точность составляет ± 0.2 мм

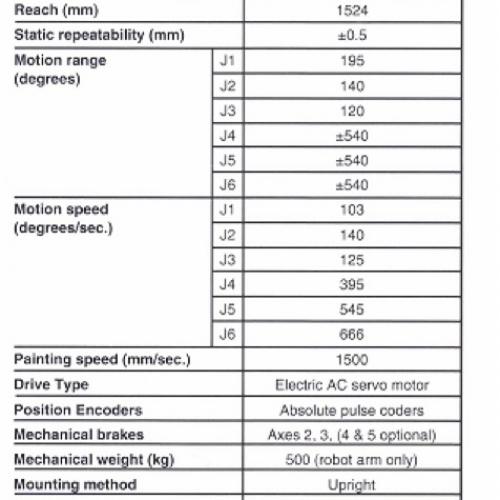

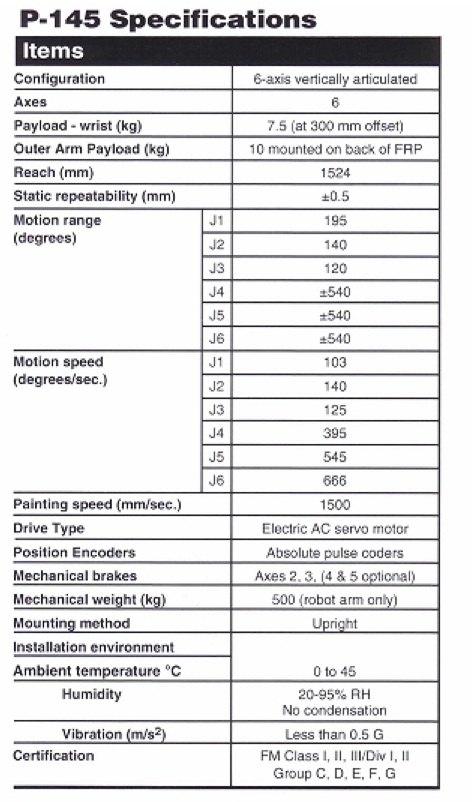

Характеристики робота:

  • Максимальная грузоподъемность: 7 кг

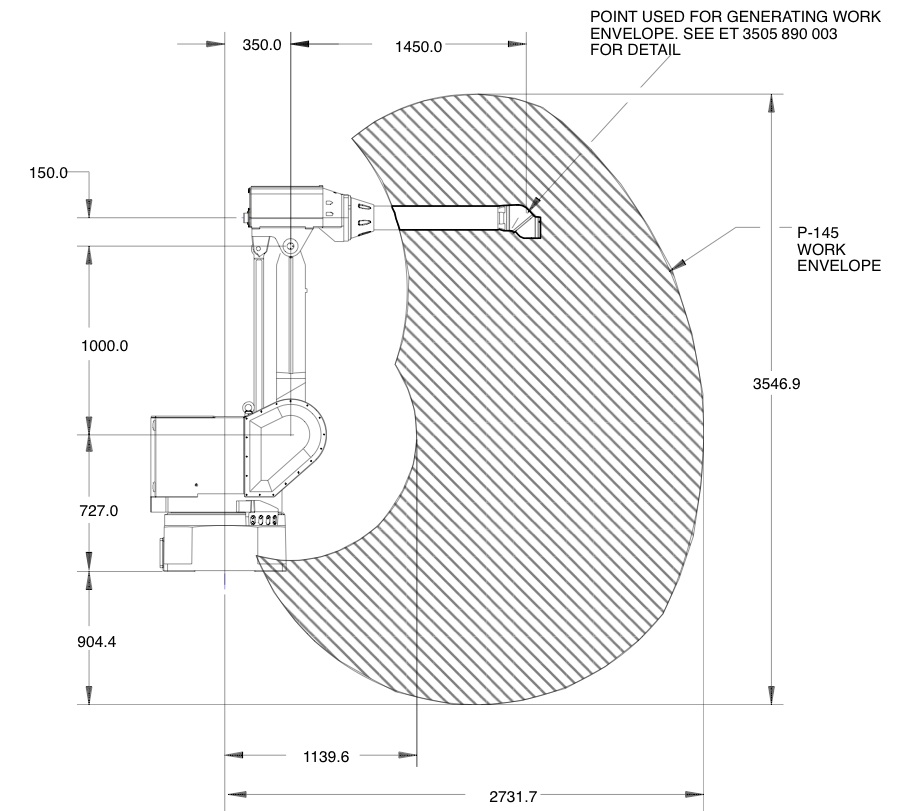

  • Максимальный радиус действия: 2542 мм
  • Точность: 0,5 мм
  • Контроллер: RJ3iB

Скорость движения:

  • Ось 1: 103º/сек
  • Ось 2: 140º/сек
  • Ось 3: 125º/сек
  • Ось 4: 395º/сек
  • Ось 5: 545º/сек
  • Ось 6: 666º/сек

Области применения:

  • покраска
  • клейка/пайка
  • герметизация

Області застосування

Живопис

Зображення

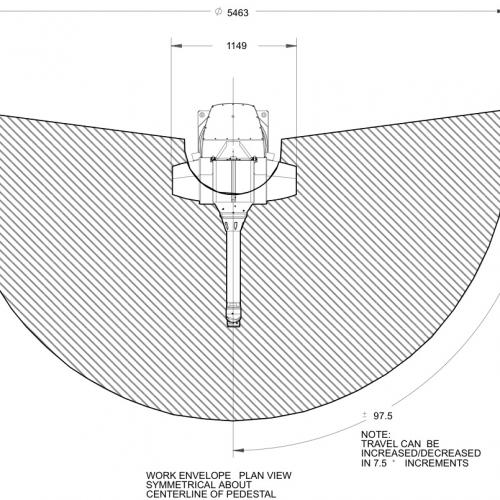

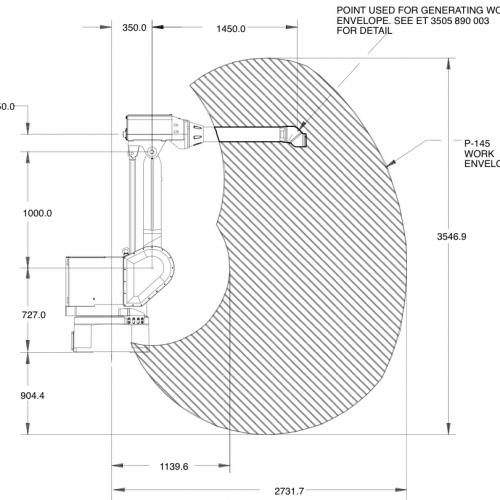

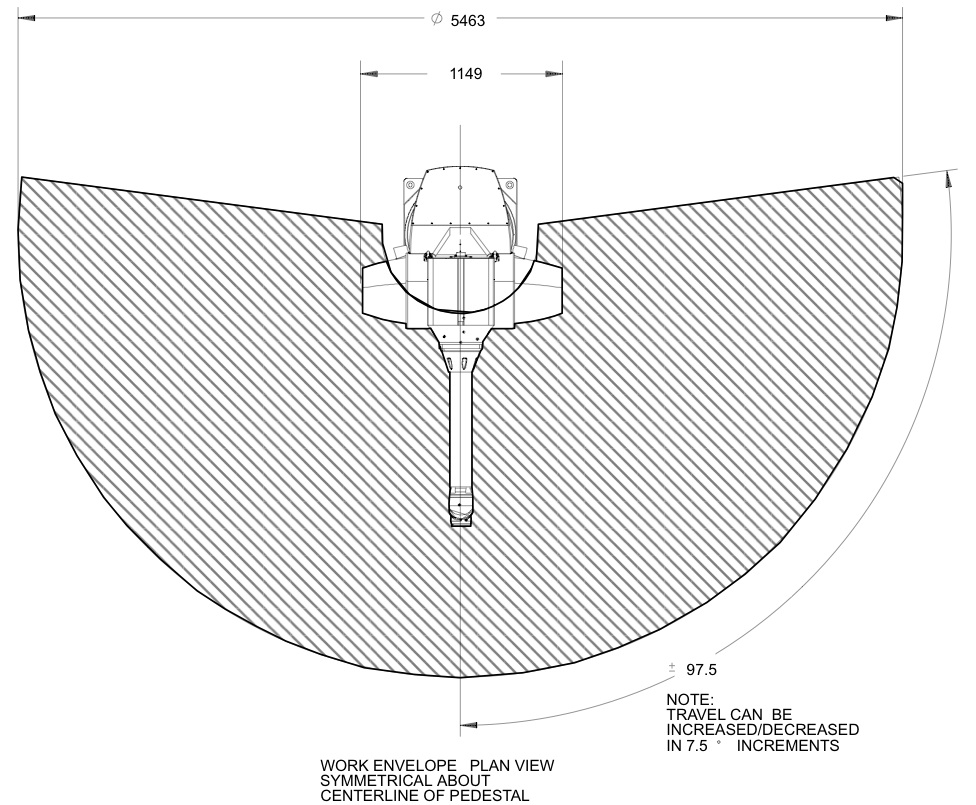

Діаграми
