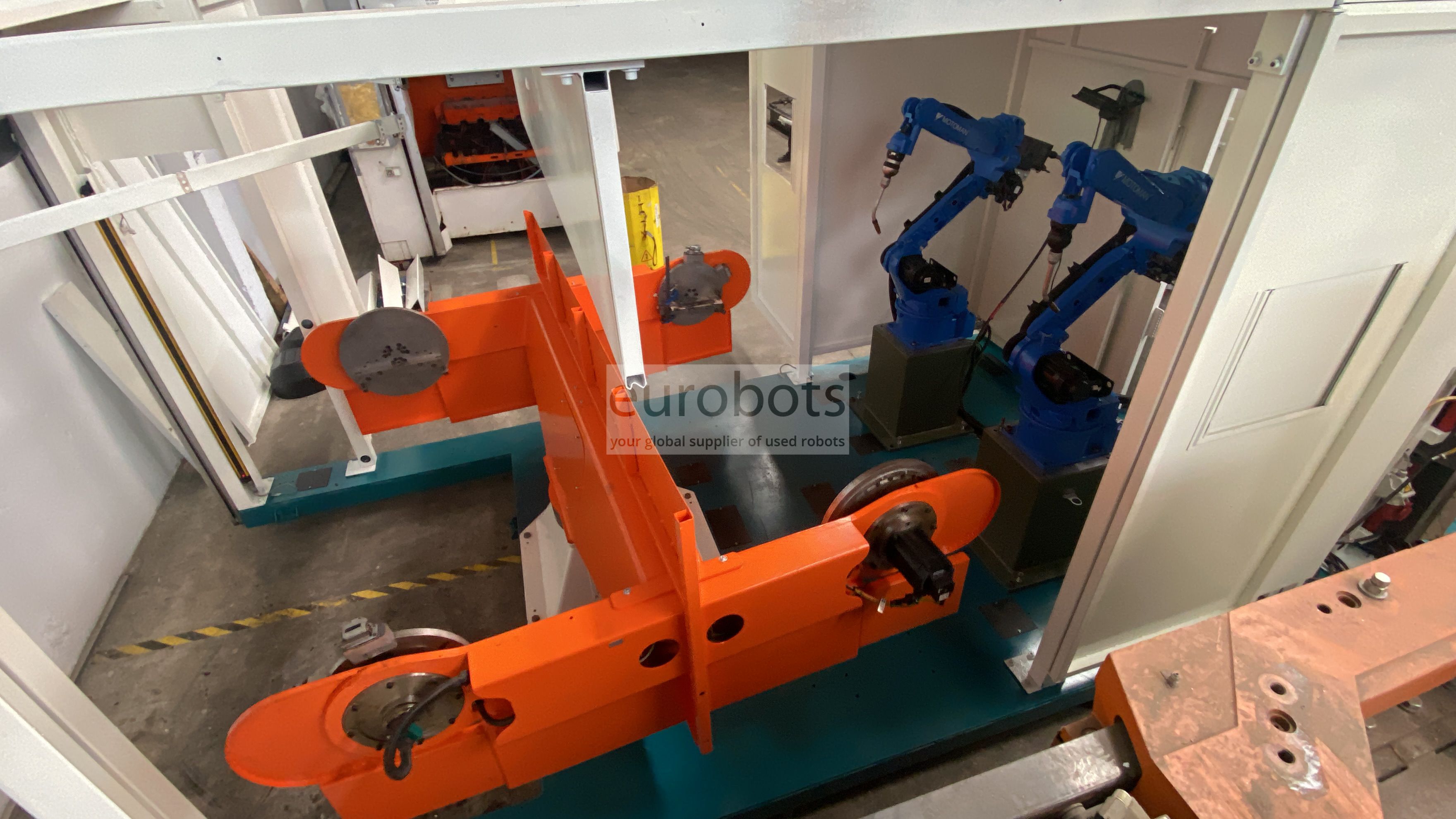

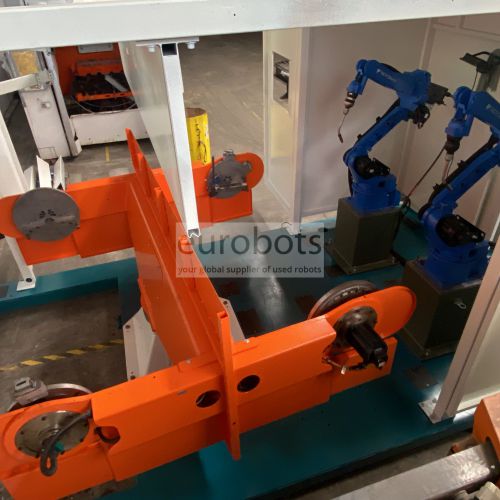

Мотоман Повна камера Double Motoman EA1900 з 3-осьовим столом і зварювальним апаратом SKS
Роботизована система дугового зварювання Motoman MIG MAG, що складається з:

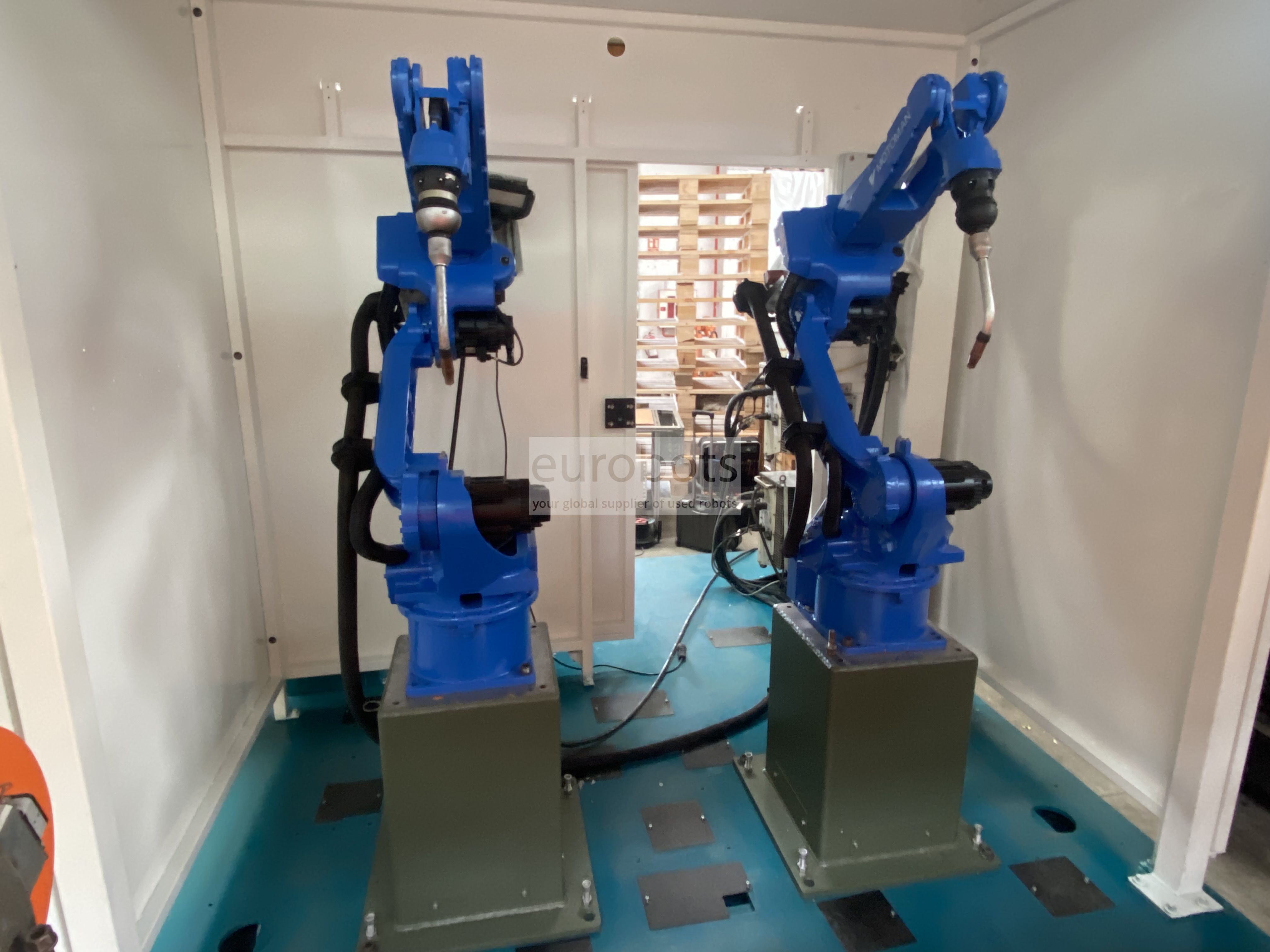

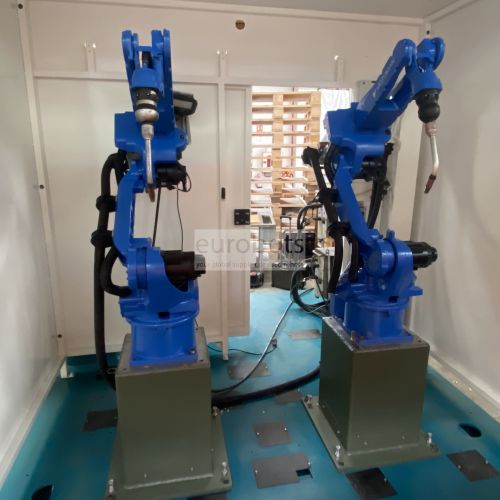

- 2 промислових робота Motoman EA1900n, 6 осей, корисне навантаження 3 кг, горизонтальний витяг руки 1893 мм і точність повторюваності 0,08 мм. Спеціальна конструкція дугового зварювального робота з порожнистим зап’ястком для покращення маневреності.

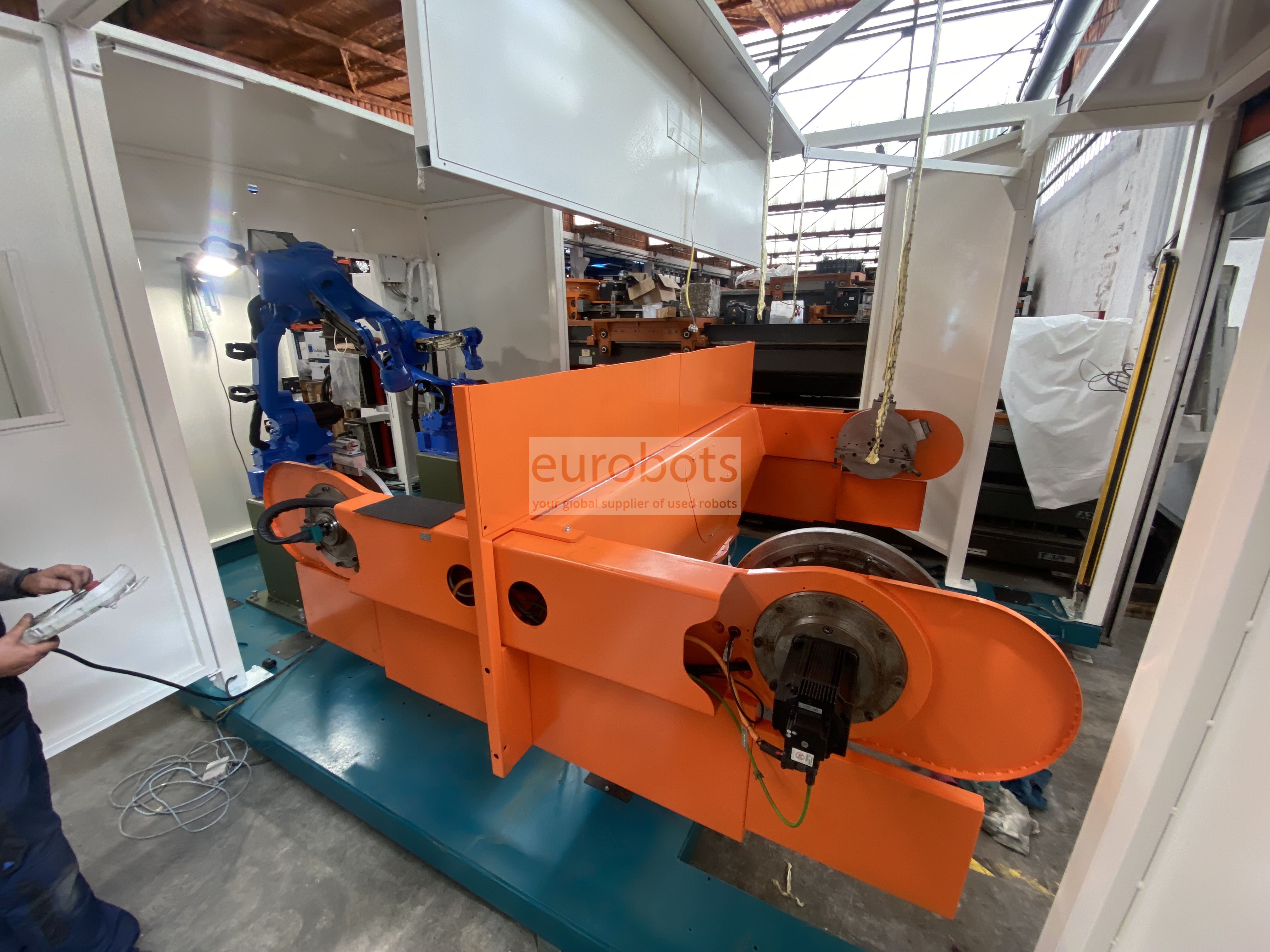

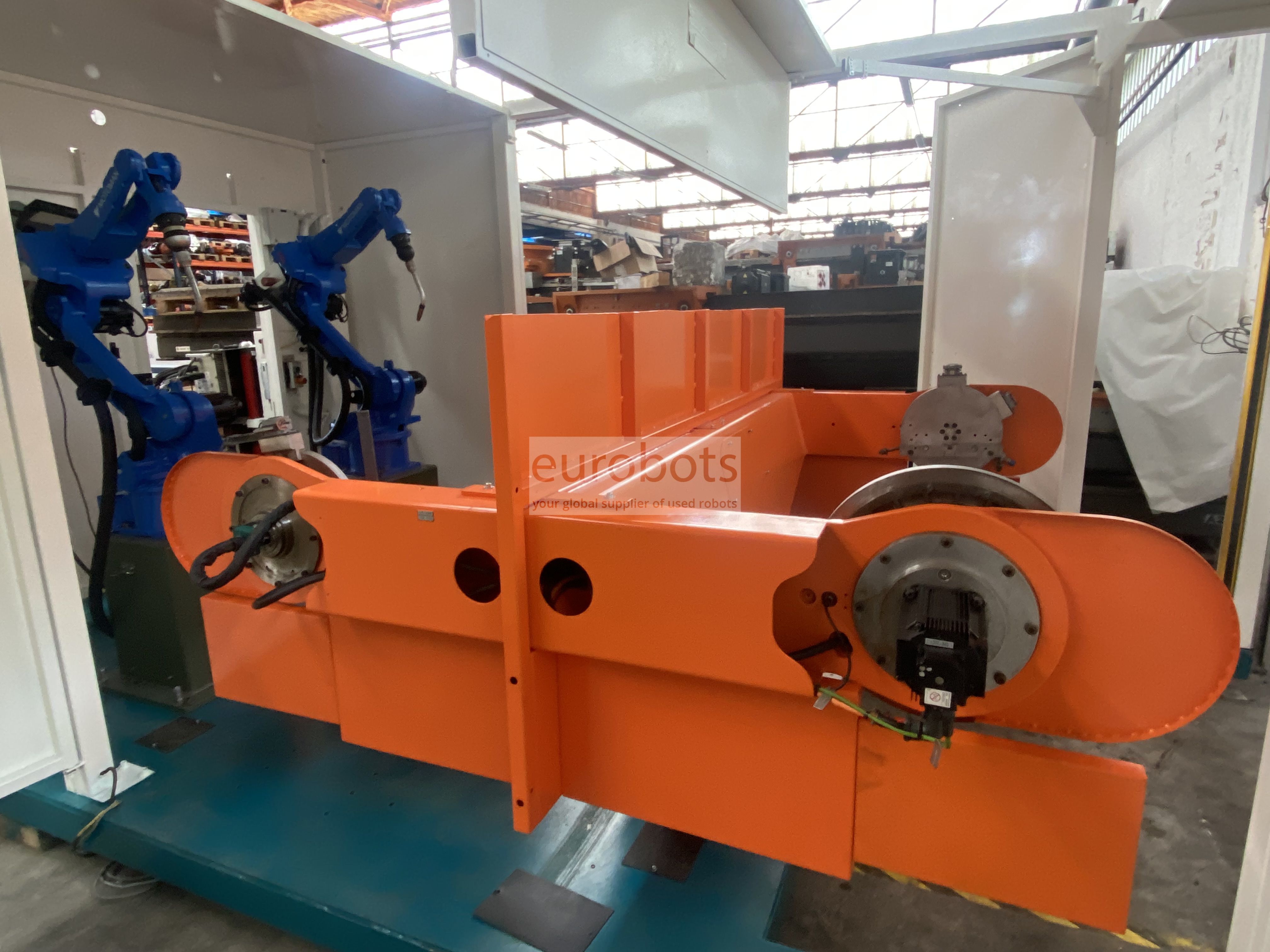

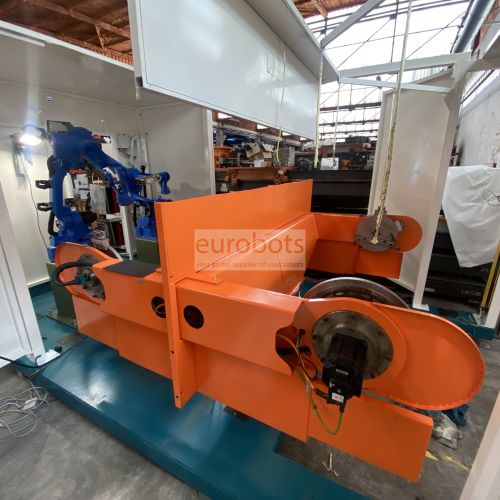

- 1 х H позиціонер з корисним навантаженням 500 кг
- 2 джерела живлення SKS Synergic, модель LSQ5, потужність 400 Ампер і пальник
- Закрита камера з контролем безпеки

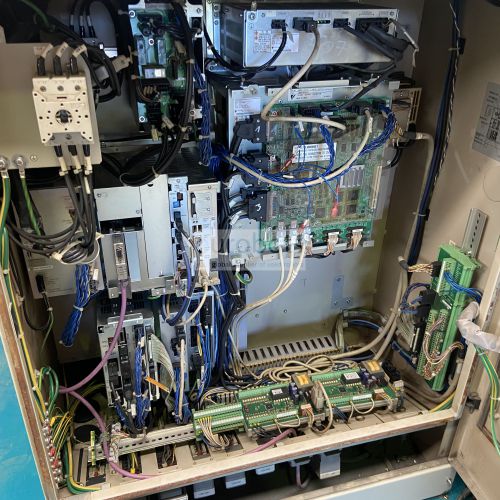

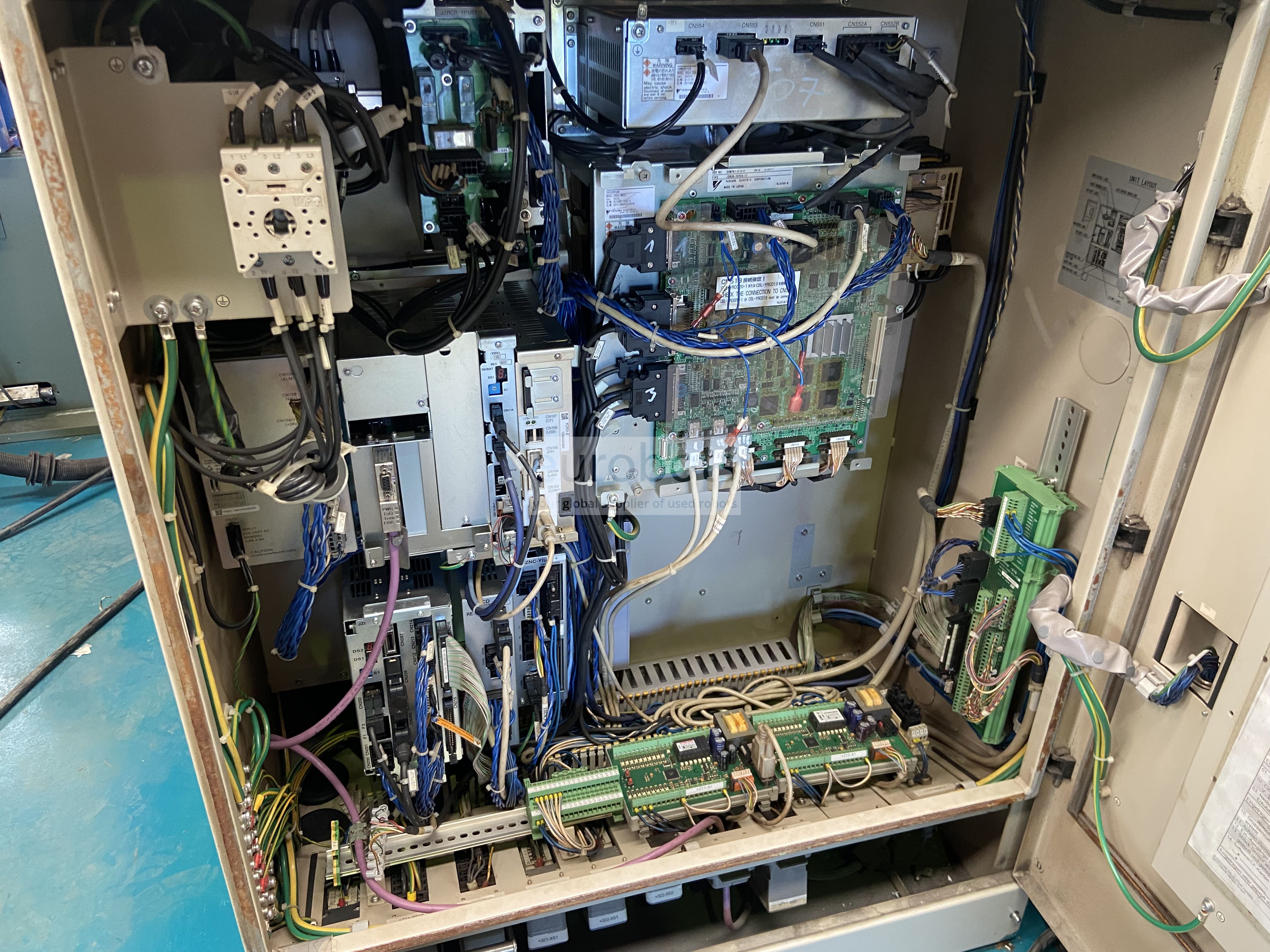

Характеристики контролера NX100
Особливості контролера NX100
Швидша, багатофункціональна, високонадійна та простіша у використанні – нова система керування роботом Motoman NX100 прибула. NX100 — це високопродуктивний контролер робота на базі ПК.
Контролер NX100 оснащений пультом програмування Windows® CE із повнокольоровим сенсорним РК-дисплеєм. Він пропонує високу швидкість обробки, незрівнянну пам'ять (60 000 кроків, 10 000 інструкцій), вбудований Ethernet і надійну архітектуру ПК.
NX100 легко справляється з кількома завданнями та може керувати до чотирьох роботів, а також зовнішніми осями (максимум 36 осей) і пристроями введення/виведення. Удосконалений контроль руху робота (ARM) забезпечує високу точність траєкторії та контроль руху.
Архітектура ПК системи керування забезпечує необмежений зв’язок з іншими системами за допомогою широкого спектру протоколів зв’язку. Покращений інтегрований ПЛК у багатьох випадках усуває потребу в окремому ПЛК, заощаджуючи витрати на рівні системи.
Основні особливості роботи
- Максимальна навантаження робота: 3 кг
- Максимальний обсяг: 1893 мм
- Повторюваність: 0,08 мм
- Контролер: NX100
Швидкість руху робота
- Вісь S: 195º / с
- Вісь L: 170º / с
- Вісь U: 175º / с
- Вісь R: 340º / с
- Вісь В: 340º / с
- Вісь Т: 520º / с
Діапазон руху
- Вісь S: + -180º / с
- Вісь L: + 155º, -100º
- Вісь U: + 210º, -175º
- Вісь R: + -175º
- Вісь В: + -180 / -45º
- Вісь Т: + -200º
