Other Robots COMAU SMART 5 NM ARC with Fronius TPS4000

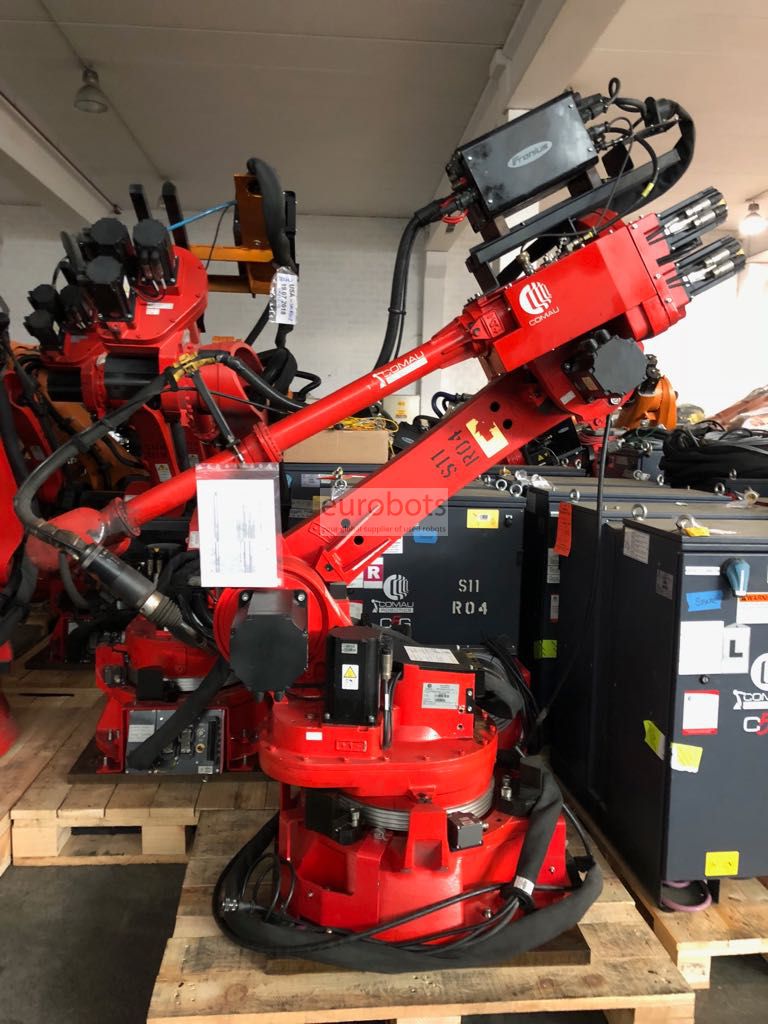

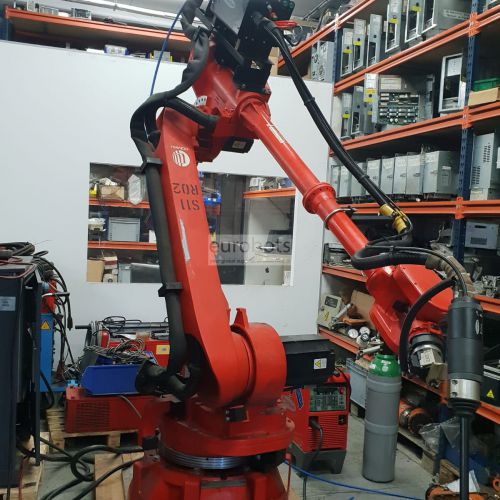

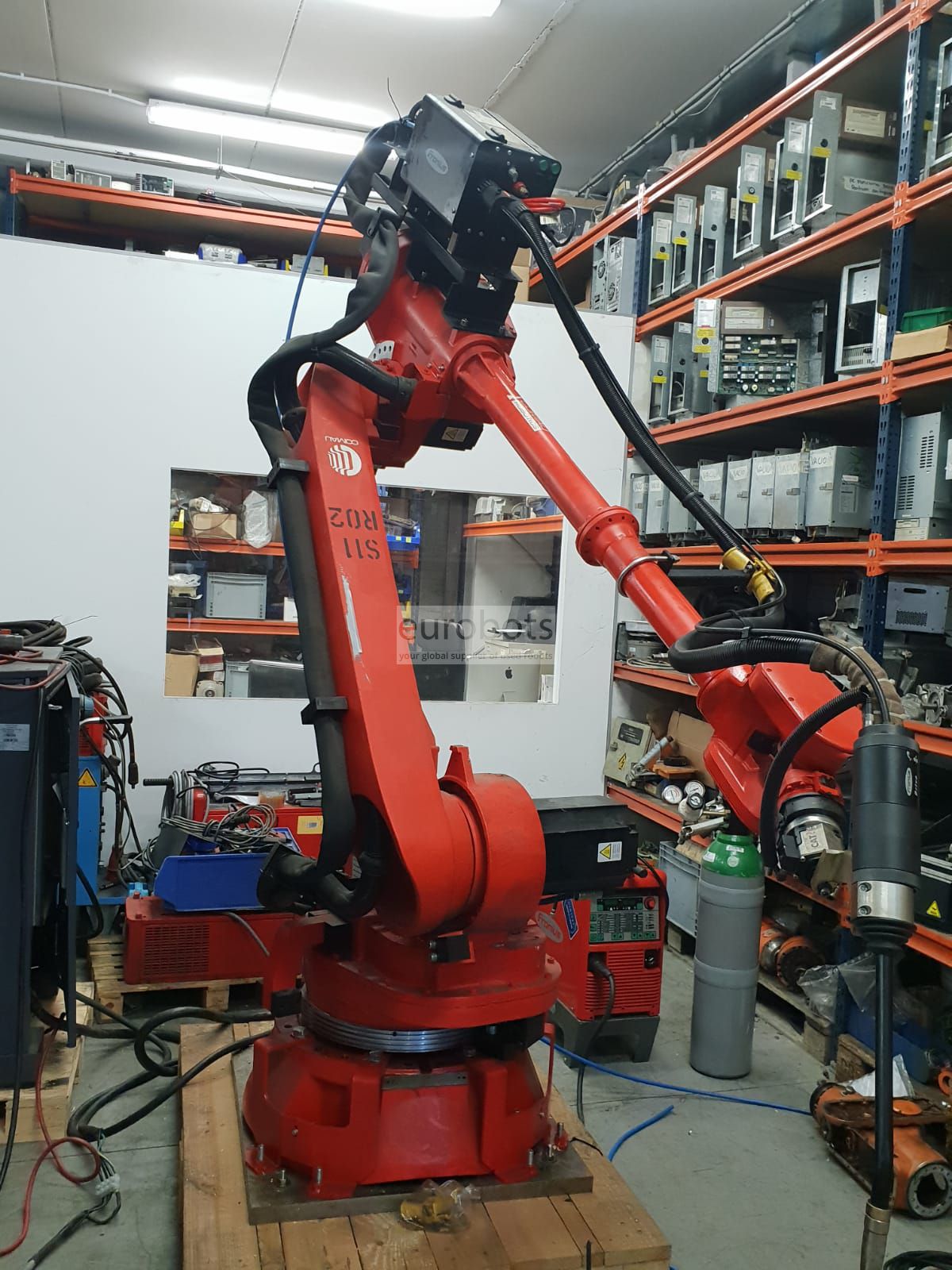

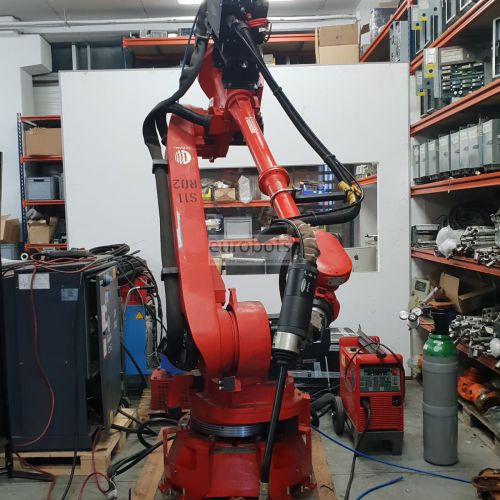

Цей робот COMAU Smart5 NM Arc є 6-осьовим роботом для дугового зварювання зі спеціальним дизайном; Він оснащений потужним контролером C5G. Це робот із середнім навантаженням на зап'ясті, 16 кг, а також розширення: 3100 мм. Завдяки інтегрованій технології порожнистих зап'ястей цей робот забезпечує чудову якість та покращену універсальність. Ця технологія дозволяє з'єднувальні кабелі зварювального пальника розташовуватися всередині зап'ястя, а споживання енергії зменшується до мінімуму, щоб забезпечити екологічну сумісність, що значно підвищить його продуктивність.

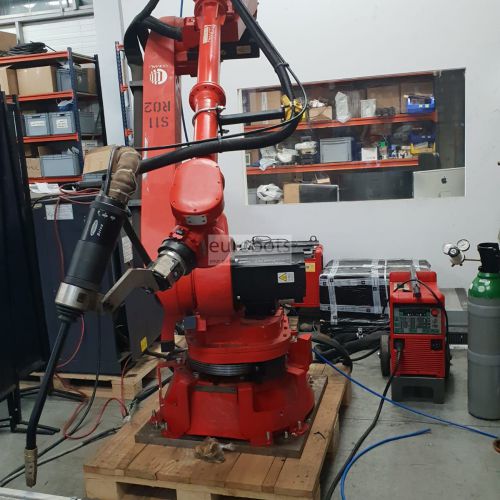

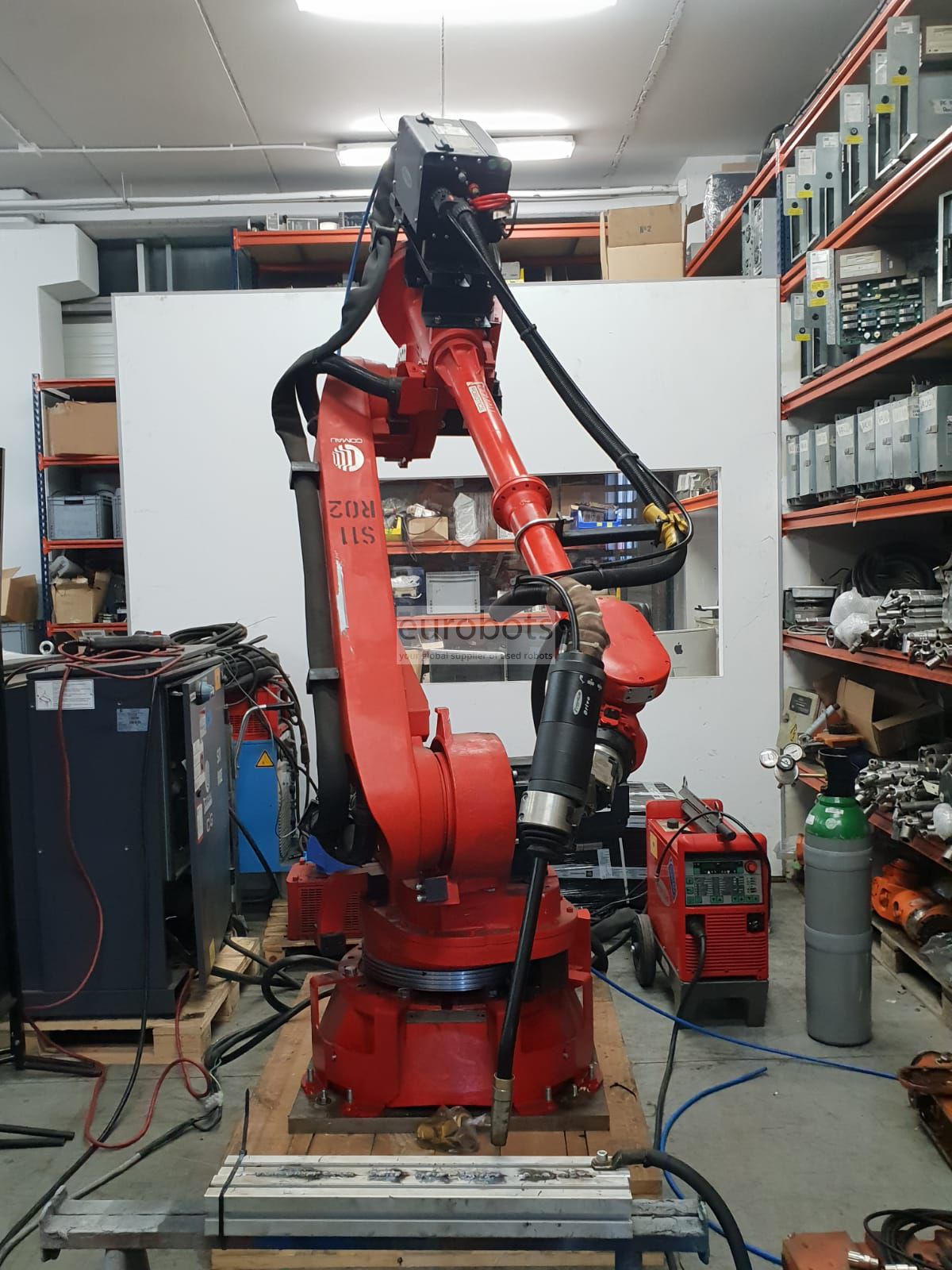

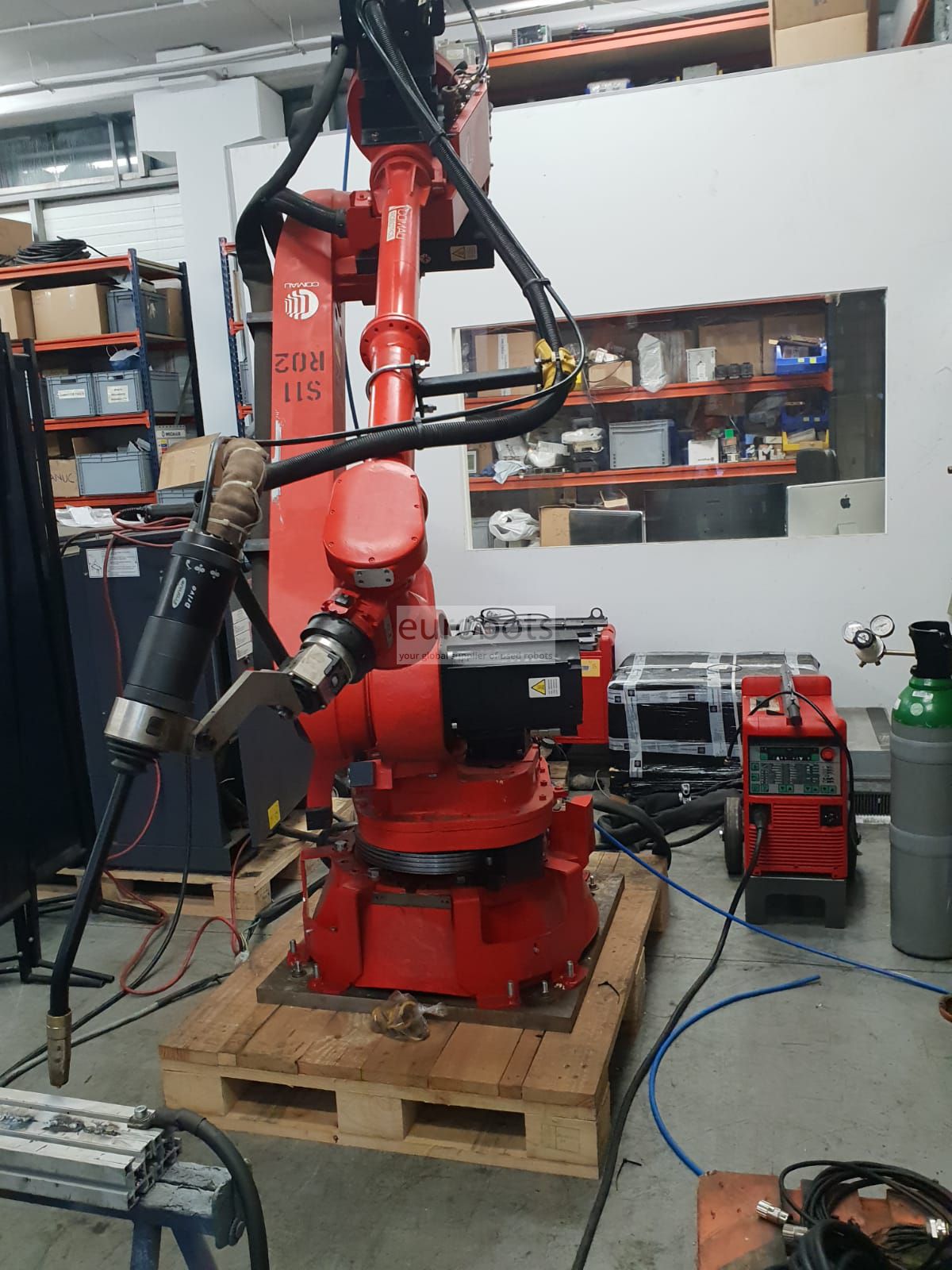

Робот інтегрований з відомим зварювальним апаратом Fronius TPS4000 з 400 ампер номінальної потужності.

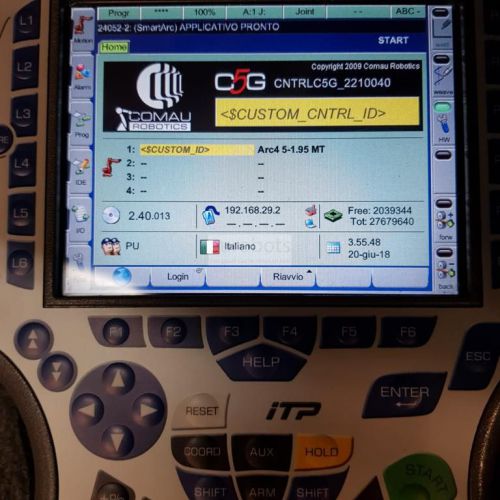

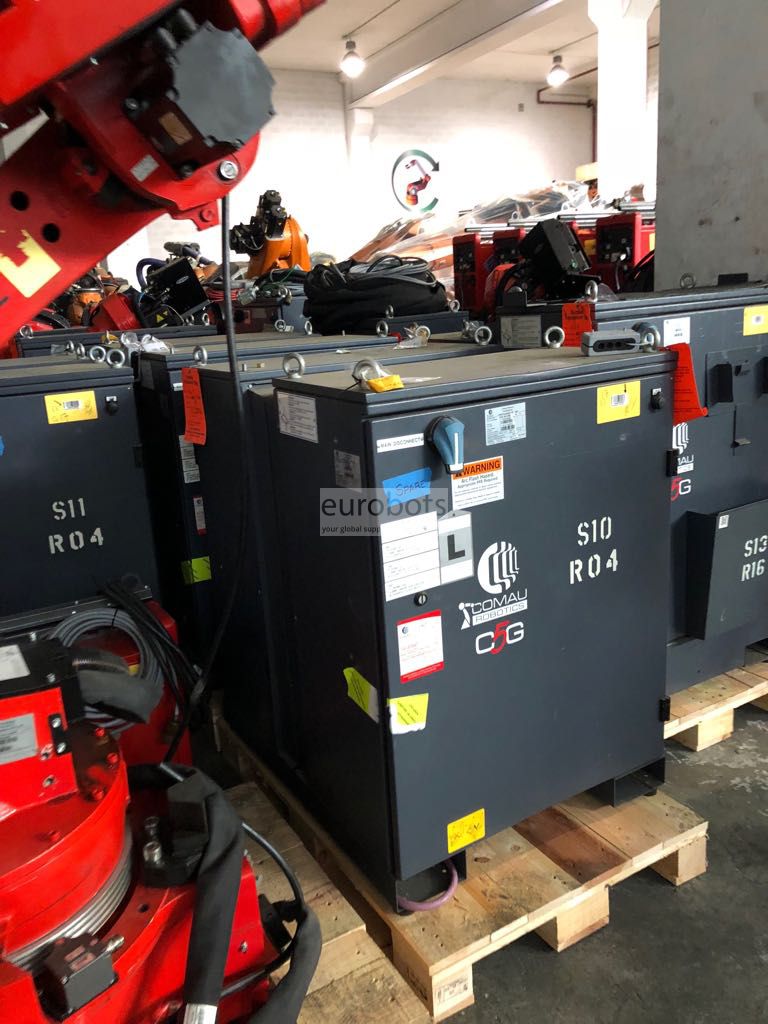

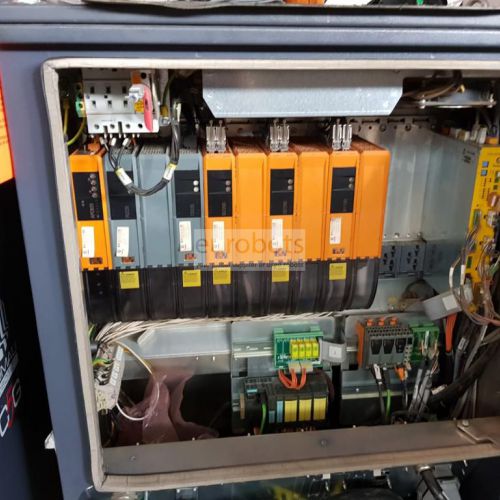

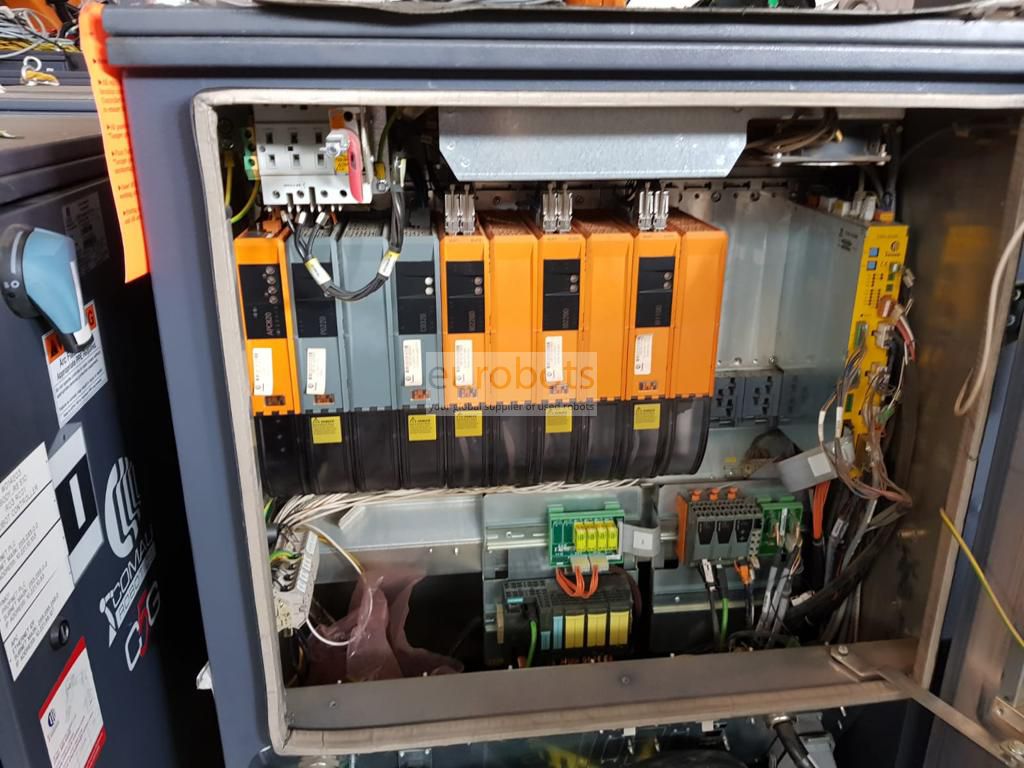

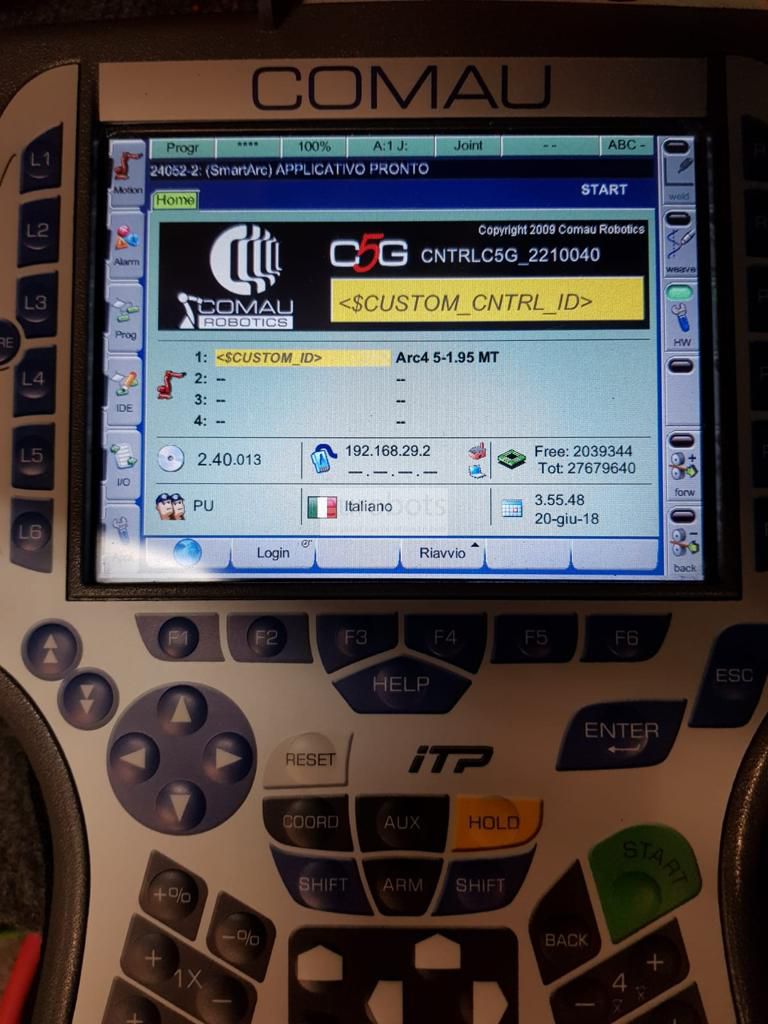

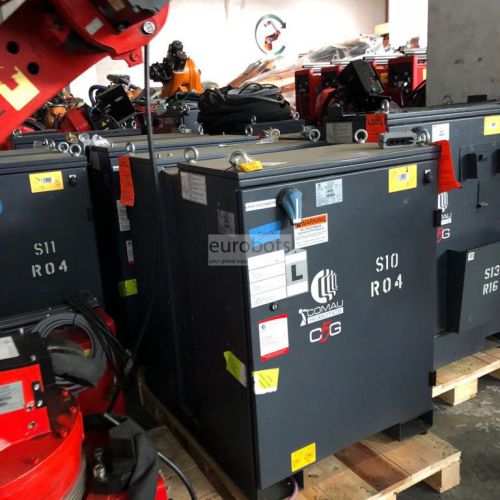

Контролер C5G.
Контроль C5G використовує останнє покоління промислового ПК APC820 з технологією процесора Core2 Duo, здатна досягти високої продуктивності при низькому споживанні енергії
Енергозбереження
• Мінімальне споживання в режимі очікування, низьке споживання під час операцій
• Система охолодження пропорційна роботі установки
• Енергетична мережа відновлює систему з програмою з високим динамічним вмістом
Гнучкість і надійність
Нове покоління шин на базі технології Hilscher, інтегрованого B & R у свою віддалену сімейство вводу / виводу X20, забезпечує надійний та надійний інтерфейс у кожній клієнтській програмі. Доступні модульні інтерфейси, такі як цифровий вхід / вихід, аналоговий вхід / вихід, а також для багатьох типів кодера, перетворювача позицій, резольвера тощо.
Безпека
Вбудований в модуль SDM, сертифікат TUV (двоканальна аварійна зупинка, увімкнення пристрою, увімкнення логічного приводу), функція гальмування на руці робота та функція блокування для роботи людини-робота
Модульність / розширюваність
Модульна система для приводів до 13 осей в основному корпусі та моделі робота
Одночасне управління різними роботами
Апаратна архітектура, призначена для керування до 16 осей у конфігурації "декількох рук" із застосуванням
Offline 3D програмування з Robosim Pro
Керування кількома додатками
Можливість керувати багатьма програмами одночасно
C5G відкритий контролер: стати справжнім двигуном руху робота
Це дозволяє розробляти індивідуальні алгоритми руху та спеціальні програми з використанням датчиків
Основні можливості наявного програмного забезпечення
- Автоматична ідентифікація корисної навантаження: автоматична ідентифікація корисного навантаження для оптимізації руху робота
- Виявлення зіткнень: аварійна зупинка робота у випадку зіткнення для захисту механіка та обладнання
- Кооперативний та синхронізований рух: узгоджене та одночасне управління різними роботами та допоміжними осями (лінійна колія, сервопристрій, позиціонери та інша прикладна техніка)
- Відстеження конвеєра та датчиків: відстеження рухомих частин на лінійних і кругових конвеєрах. Точність на шляху використання різних типів зовнішніх датчиків
- Спільні м'які сервомеханічні технології: здатність окремих суглобів робота віддаватися зовнішнім силам, необхідним для конкретного застосування
- Інтерференційні регіони: регіони різних форм можуть бути динамічно визначені, щоб обмежити робоче середовище робота
- Робот Абсолютна Надійність: алгоритм адаптації справжньої кінематики до теоретичної моделі, запрограмованої офлайн
Загальні технічні характеристики
- Максимальна завантаженість робота: 16 кг
- Максимальна місткість: 3100 мм
- Повторюваність у положенні: 0,05 мм
- Контролер: C5G
Швидкість руху робота в º / с
- Осі 1: 170º/с
- Осі 2: 175º/с
- Осі 3: 185º/с
- Осі 4: 360º/с
- Осі 5: 375º/с
- Осі 6: 550º/с
Діапазон руху (вісь від 1 до 6)
- Осі 1: +/- 180°
- Осі 2: від + 155° до -60°
- Осі 3: від + 110º до -170º
- Осі 4: +/- 185º
- Осі 5: +/- 123º
- Осі 6: +/- 270°
