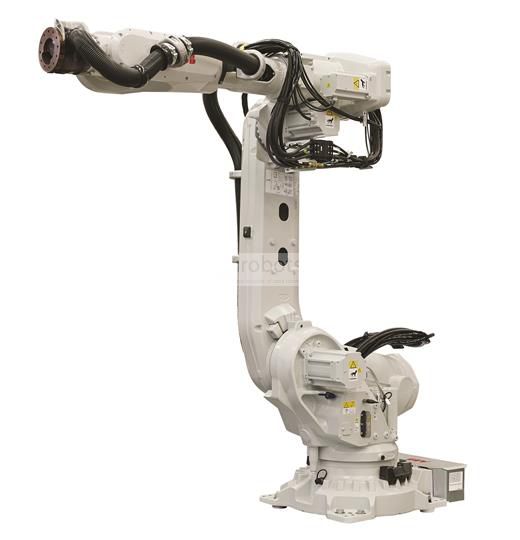

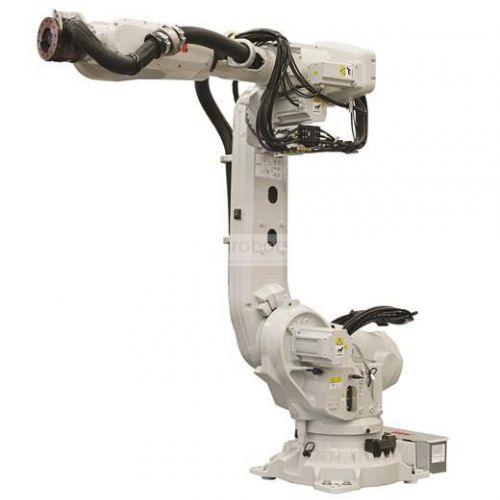

ABB IRB 6700

В очікуванні надходження

Інформація
Специфікації

Робот IRB 6700 є частиною сьомого покоління роботів ABB з декількома поліпшеннями з більш жорстким дизайном, що дозволяє знизити загальну вартість володіння на 20%, збільшити точність, часовий короткий цикл, мінімальне обслуговування, оптимальний захист для роботи в ворожому середовищі. доступна у Foundry Plus 2 та вантажопідйомністю від 150 до 300 кілограмів, що забезпечує високу продуктивність і більшу ефективність. Це покоління пропонує 10 універсальних моделей. Оснащений контролером IRC5.

Main specifications

Robot version	IRB 6700- 200/2.60	IRB 6700- 155/2.85	IRB 6700- 235/2.65	IRB 6700- 205/2.80	IRB 6700- 175/3.05	IRB 6700- 150/3.20	IRB 6700- 300/2.70	IRB 6700- 245/3.00	IRB 6700 Inv-300/2.60	IRB 6700 Inv-245/2.90
Maximum Load of Robot	200 kg	155 kg	235 kg	205 kg	175 kg	150 kg	300 kg	245 kg	300 kg	245 kg
Maximum reach	2600 mm	2850 mm	2650 mm	2800 mm	3050 mm	3200 mm	2700 mm	3000 mm	2600 mm	2900 mm
Number of axis	6	6	6	6	6	6	6	6	6	6
Position repeatability RP	0.10 mm	0.10 mm	0.10 mm	0.10 mm	0.10 mm	0.10 mm	0.10 mm	0.10 mm	0.10 mm	0.10 mm
Path repeatability RT	0.06 mm	0.12 mm	0.08 mm	0.12 mm	0.08 mm	0.12 mm	0.14 mm	0.07 mm	0.22 mm	0.10 mm
Controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller	IRC5 Single cabinet, IRC 5 Panel mounted controller

Range of motion

Robot version	IRB 6700- 200/2.60	IRB 6700- 155/2.85	IRB 6700- 235/2.65	IRB 6700- 205/2.80	IRB 6700- 175/3.05	IRB 6700- 150/3.20	IRB 6700- 300/2.70	IRB 6700- 245/3.00	IRB 6700 Inv-300/2.60	IRB 6700 Inv-245/2.90
Axis 1	+170° to -170°	+170° to -170°	+170° to -170°	+170° to -170°	+170° to -170°	+170° to -170°	+170° to -170°	+170° to -170°	+170° to -170°	+170° to -170°
Axis 2	+85° to -65°	+85° to -65°	+85° to -65°	+85° to -65°	+85° to -65°	+85° to -65°	+85° to -65°	+85° to -65°	+85° to -65°	+85° to -65°
Axis 3	+70° tp -180°	+70° tp -180°	+70° tp -180°	+70° tp -180°	+70° tp -180°	+70° tp -180°	+70° tp -180°	+70° tp -180°	+70° tp -180°	+70° tp -180°
Axis 4	+300 to -300°	+300 to -300°	+300 to -300°	+300 to -300°	+300 to -300°	+300 to -300°	+300 to -300°	+300 to -300°	+300 to -300°	+300 to -300°
Axis 5	+130 to -130°	+130 to -130°	+130 to -130°	+130 to -130°	+130 to -130°	+130 to -130°	+130 to -130°	+130 to -130°	+130 to -130°	+130 to -130°
Axis 6	+360 to -360°	+360 to -360°	+360 to -360°	+360 to -360°	+360 to -360°	+360 to -360°	+360 to -360°	+360 to -360°	+360 to -360°	+360 to -360°

Robot motion speed

Robot version	IRB 6700- 200/2.60	IRB 6700- 155/2.85	IRB 6700- 235/2.65	IRB 6700- 205/2.80	IRB 6700- 175/3.05	IRB 6700- 150/3.20	IRB 6700- 300/2.70	IRB 6700- 245/3.00	IRB 6700 Inv-300/2.60	IRB 6700 Inv-245/2.90
Axis 1	110°/s	110°/s	100°/s	100°/s	100°/s	100°/s	100°/s	100°/s	100°/s	100°/s
Axis 2	110°/s	110°/s	90°/s	90°/s	90°/s	90°/s	88°/s	88°/s	88°/s	88°/s
Axis 3	110°/s	110°/s	90°/s	90°/s	90°/s	90°/s	90°/s	90°/s	90°/s	90°/s
Axis 4	190°/s	190°/s	170°/s	170°/s	170°/s	170°/s	140°/s	140°/s	140°/s	140°/s
Axis 5	150°/s	150°/s	120°/s	120°/s	120°/s	120°/s	110°/s	110°/s	110°/s	110°/s
Axis 6	210°/s	210°/s	190°/s	190°/s	190°/s	190°/s	180°/s	180°/s	180°/s	180°/s

Robot Applications

Material handling

Spot welding

Області застосування

Дугове зварювання , Точкове зварювання , Збереження преси , Палетизація , Завантаження та розвантаження деталей , Обробка деталей , Вимірювання , Збірка деталей
